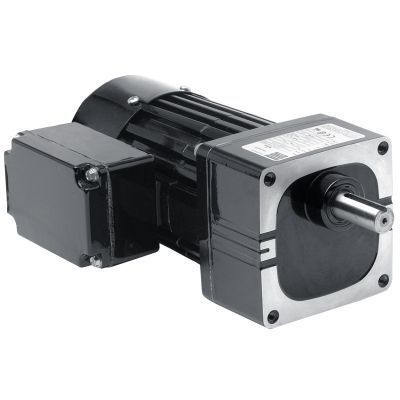

Motoréducteur AC Model 1478

monophaséà denture droiteà engrenage hélicoïdal

Aperçu produit
Le modèle 1478 Série Metric 34R-W est un motoréducteur AC à arbre parallèle conçu pour la transmission de puissance industrielle. Appareil monophasé 230 V, 50 Hz, 75 W avec fixation métrique et pignon primaire hélicoïdal renforcé assurant un fonctionnement silencieux et une longue durée de vie.

Caractéristiques principales

• Vitesse (tr/min) : 255
• Couple nominal (Nm) : 1,6
• Couple nominal (lb-in) : 14
• Puissance (W) : 75
• Puissance (HP) : 1/10
• Tension (V) : 230
• Hz : 50
• Phases : 1
• Intensité (A) : 0,60
• Rapport de réduction : 5,5
• Charge radiale (N) : 290
• Charge radiale (lbs) : 65
• Longueur XH (mm) : 234
• Longueur XH (inch) : 9,2
• Poids (kg) : 5,7
• Poids (lbs) : 12,8
• Schéma de connexion : 07410021
• Référence condensateur : 49401154
• Type de produit : 34R6BFCI-W2
• HPDecimal : 0.1

Caractéristiques standard

• Filetages de montage métriques et dimensions d'arbre en métrique.
• Indice de protection totalement fermé IP-20.
• Refroidissement par ventilateur pour puissance de sortie élevée.
• Système d'isolation de classe B exploité dans les limites de la classe A pour prolonger la durée de vie des enroulements et du lubrifiant.
• Anneau central et flasques en aluminium pour une haute efficacité thermique et un poids réduit.
• Boîtier de transmission non ventilé.
• Joints à lèvres industriels sur l'arbre moteur et l'arbre de sortie.
• Roulements à aiguilles sur l'ensemble pour une capacité de charge radiale accrue et une longue durée de vie.
• Engrenage lubrifié en permanence avec graisse semi-fluide pour une longue durée de vie.
• Pignon primaire hélicoïdal en thermoplastique renforcé pour le silence et roues dentées en acier trempé sur les étages suivants pour un couple élevé et une longue durée de vie.
• Pignon hélicoïdal usiné avec précision sur l'arbre moteur pour une résistance maximale et un bruit minimal.

Accessoires optionnels

• Kit équerre L pour motoréducteurs W et WX (modèle 0970)
• Kit boîtier de raccordement en fonderie pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit de montage équerre L pour motoréducteurs de type métrique W (modèle 1970)
• Kit boîtier de connexion métrique en fonderie avec borne pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur, boîtier plastique, 7.5MFD 370V (Réf. 49401154)
• Grand kit boîtier de raccordement en fonderie pour 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Plans et documents disponibles
Plans CAO disponibles aux formats PDF, DWG et STEP. Schéma de câblage et fiche de données de sécurité du lubrifiant disponibles en téléchargement PDF.
