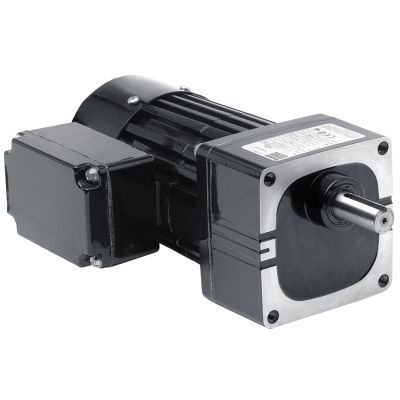

Motoréducteur AC Model 1484

monophaséà denture droiteà engrenage hélicoïdal

Présentation Distributeurs, commandes, schémas de câblage pour le motoréducteur à courant alternatif à arbres parallèles de la série 34R-W (système métrique) modèle 1484. CARACTÉRISTIQUES TECHNIQUES Vitesse (tr/min) : 21 Couple nominal (Nm) : 16,5 Couple nominal (lb-in) : 146 Puissance (watts) : 75 Puissance (HP) : 1/10 Tension (V) : 230 Fréquence (Hz) : 50 Phases : 1 Ampères : 0,60 Rapport de réduction : 65,5 Charge radiale (N) : 575 Charge radiale (lb) : 130 Longueur XH (mm) : 234 Longueur XH (pouces) : 9,2 Poids (kg) : 5,7 Poids (lb) : 12,8 Schéma de raccordement : 07410021 Référence du condensateur : 49401154 Type de produit : 34R6BFCI-W3 HP décimal : 0,1 Plans CAO

• Télécharger le PDF (plan du produit)
• Télécharger le DWG (plan du produit)
• Télécharger le STEP (plan du produit)

Schéma de câblage

• Schéma de câblage (référence 07410021) disponible au téléchargement au format PDF

Fiches de données de sécurité

• Fiche de données de sécurité de l'huile Imperial disponible au format PDF téléchargeable

Accessoires en option

• Kit de support en L pour motoréducteurs W et WX [modèle 0970]
• Kit de boîte à bornes moulée sous pression pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R [modèle 0984]
• Kit de montage à équerre en L pour motoréducteurs de type W métriques [modèle 1970]
• Kit de boîte à bornes métrique moulée sous pression avec bornier pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R [modèle 1984]
• Condensateur ; type boîtier en plastique ; 7,5 MFD 370 V [Référence 49401154]
• Kit de boîte à bornes moulée sous pression de grande taille pour les moteurs et motoréducteurs de série 34R, 42R, 48R, 42R-FX, 33A et 42A [modèle 0986]

CARACTÉRISTIQUES STANDARD

• Filetages de montage métriques et dimensions métriques de l’arbre d’entraînement.
• Boîtier entièrement fermé, indice de protection IP-20.
• Refroidissement par ventilateur pour une puissance de sortie élevée.
• Système d’isolation de classe « B » fonctionnant dans les limites de la classe « A » afin de prolonger la durée de vie des enroulements et du lubrifiant.
• Bague centrale et flasques en aluminium pour un rendement thermique élevé et un poids réduit.
• Carter d'engrenages non ventilé.
• Joints industriels à lèvre sur les arbres du moteur et de sortie.
• Roulements à aiguilles sur l'ensemble du système pour une capacité de charge radiale accrue et une longue durée de vie.
• Engrenages lubrifiés en permanence à l'aide d'une graisse semi-fluide pour une longue durée de vie.
• Grand engrenage primaire hélicoïdal en thermoplastique renforcé pour un fonctionnement silencieux et engrenages droits en acier trempé sur les étages suivants pour un couple de sortie élevé et une longue durée de vie.
• Pignon hélicoïdal usiné avec précision sur l’arbre du moteur pour une résistance maximale et un bruit minimal.

Caractéristiques / Spécifications techniques

• Vitesse (tr/min) : 21
• Couple nominal : 16,5 Nm / 146 lb-in
• Puissance : 75 W (0,1 HP)
• Tension : 230 V
• Fréquence : 50 Hz
• Phases : 1
• Courant : 0,60 A
• Rapport de réduction : 65,5
• Charge radiale : 575 N / 130 lbs
• Longueur XH : 234 mm (9,2 in)
• Poids : 5,7 kg (12,8 lbs)
• Référence du schéma de raccordement : 07410021
• Référence du condensateur : 49401154
• Type de produit : 34R6BFCI-W3
