Motoréducteur AC Model 1477

monophaséà denture droiteà engrenage hélicoïdal

Produit

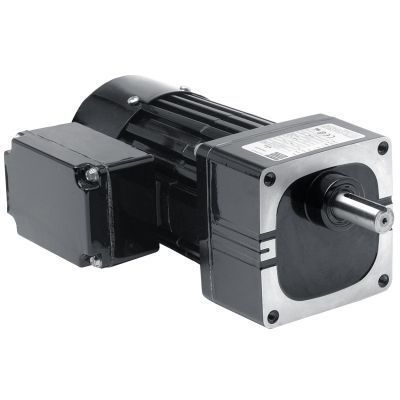

Motoréducteur AC à arbre parallèle modèle 1477 série Metric 34R‑W destiné aux applications industrielles basse vitesse et couple élevé. Unité monophasée configurée pour 230 V, 50 Hz.

Caractéristiques
Vitesse (tr/min) : 4,5
Couple nominal (Nm) : 19,8
Couple nominal (lb-in) : 175
Puissance (W) : 75
Puissance (HP) : 1/10
Tension (V) : 230
Fréquence (Hz) : 50
Phases : 1
Intensité (A) : 0,60
Rapport de réduction : 312,4
Charge radiale (N) : 575
Charge radiale (lbs) : 130
Longueur XH (mm) : 234
Longueur XH (in) : 9,2
Poids (kg) : 5,7
Poids (lbs) : 12,8
Schéma de connexion : 07410021
Référence condensateur : 49401154
Type de produit : 34R6BFCI-W4
HPDecimal : 0,1

Téléchargements / Plans disponibles (listés sur la page produit)

• Dessins CAO : PDF, DWG, STEP (options de téléchargement affichées sur la page produit)
• Schéma de câblage (référencé par le numéro de schéma de connexion)
• Fiche de données de sécurité pour le lubrifiant (référencée sur la page produit)

Accessoires optionnels

• Kit équerre L pour motoréducteurs W et WX (modèle 0970)
• Kit boîtier de connexion en alliage moulé sous pression pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit de montage équerre L pour motoréducteurs de type métrique W (modèle 1970)
• Kit boîtier de connexion métrique en alliage moulé sous pression avec bloc de connexions pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur, boîtier plastique, 7,5 MFD 370 V (Réf. 49401154)
• Grand kit boîtier de connexion en alliage moulé sous pression pour moteurs et motoréducteurs en stock 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Caractéristiques standard

• Filetages de montage métriques et dimensions d'arbre métriques.
• Totalement fermé, indice de protection IP-20.
• Refroidi par ventilateur pour forte puissance de sortie.
• Système d'isolation classe B exploité dans les limites de la classe A pour prolonger la durée de vie des enroulements et du lubrifiant.
• Bague centrale et flasques en aluminium pour une haute efficacité thermique et un poids réduit.
• Carter de transmission non ventilé.
• Joints à lèvre industriels sur arbres moteur et de sortie.
• Roulements à aiguilles sur toutes les étages pour augmenter la capacité de charge radiale et la longévité.
• Engrenage lubrifié en permanence avec graisse semi-fluide pour une longue durée de vie.
• Roue primaire hélicoïdale en thermoplastique renforcé large pour un fonctionnement silencieux et pignons à dentures droites en acier trempé sur les étages suivants pour un couple élevé.
• Pignon hélicoïdal usiné avec précision sur l'arbre moteur pour une résistance maximale et un bruit minimal.

Remarques
Unité monophasée 230 V, 50 Hz ; rapport de réduction 312,4. Les accessoires listés et les documents téléchargeables sont fournis sur la page produit.

Spécifications techniques

• Modèle : 1477
• Série : Metric 34R‑W
• Vitesse (tr/min) : 4,5
• Couple nominal : 19,8 Nm / 175 lb-in
• Puissance : 75 W (0,1 HP)
• Tension : 230 V
• Fréquence : 50 Hz
• Phases : 1
• Courant : 0,60 A
• Rapport de réduction : 312,4
• Charge radiale : 575 N (130 lbs)
• Longueur XH : 234 mm (9,2 in)
• Poids : 5,7 kg (12,8 lbs)
• Référence schéma de connexion : 07410021
• Référence condensateur : 49401154
• Type de produit : 34R6BFCI-W4
