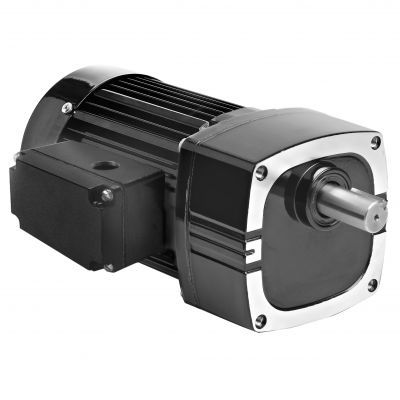

Motoréducteur AC Model 1671

monophaséà engrenage hélicoïdalà arbres parallèles

Aperçu du produit
Le modèle 1671 est un motoréducteur AC à arbre parallèle de la série Metric 42R-E, conçu pour des fixations et arbres aux dimensions métriques. Il dispose d'un carter de transmission non ventilé et de joints industriels pour une exploitation fiable en environnement industriel.

Série
Série Metric 42R-E — motoréducteur AC à arbre parallèle

Caractéristiques clés

• Vitesse (tr/min) : 4,7
• Couple nominal : 35 Nm (310 lb-in)
• Puissance : 100 W (1/7,5 HP, HP Décimal 0,1333)
• Tension / Fréquence : 230 V / 50 Hz
• Phases : monophasé (1)
• Courant : 0,78 A
• Rapport de réduction : 300
• Capacité de charge radiale : 900 N (200 lbs)
• Longueur XH : 231 mm (9,08 in)
• Masse : 6,8 kg (15,3 lbs)

Fonctionnalités standard

• Filetages de fixation métriques et dimensions de l'arbre métriques
• Carter non ventilé pour meilleure résistance à la contamination
• Joints à lèvres de type industriel sur l'arbre moteur et l'arbre de sortie
• Paliers à aiguilles sur l'ensemble pour augmenter la capacité de charge radiale et la durée de vie
• Engrenages lubrifiés en permanence avec graisse semi-fluide
• Engrenages hélicoïdaux durcis sélectivement pour un fonctionnement silencieux et un bon rendement volumétrique

Accessoires optionnels

• Kit d'équerre L pour motoréducteurs E, F et FX (modèle 0969)
• Kit de boîtier de bornes en coquille moulée pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit de montage équerre L pour motoréducteurs métriques type E/F (modèle 1969)
• Kit de boîtier de bornes métrique en coquille moulée avec bloc de connexion pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur, boîtier plastique, 7,5 MFD 370 V (Réf. 49401154)
• Grand kit de boîtier de bornes en coquille moulée pour 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Caractéristiques techniques

• Modèle : Model 1671
• Série : Metric 42R-E
• Vitesse (tr/min) : 4,7
• Couple nominal : 35 Nm (310 lb-in)
• Puissance : 100 W (1/7,5 HP, HP Décimal 0,1333)
• Tension : 230 V
• Fréquence : 50 Hz
• Phases : monophasé (1)
• Courant (A) : 0,78 A
• Rapport : 300
• Capacité de charge radiale : 900 N (200 lbs)
• Longueur XH : 231 mm (9,08 in)
• Masse : 6,8 kg (15,3 lbs)
• Schéma de connexion : 07410021
• Référence condensateur : 49401154
• Type de produit : 42R5BFCI-E4
