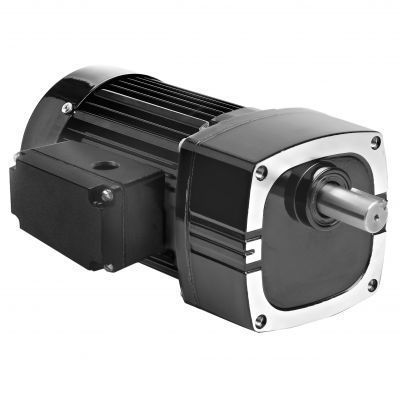

Motoréducteur AC Model 1679

monophaséà engrenage hélicoïdalà arbres parallèles

Produit
Modèle 1679 Série métrique 42R-E Réducteur-moteur AC à arbre parallèle

Présentation
Réducteur-moteur industriel à arbre parallèle conçu pour des montages métriques et des dimensions d'arbre métriques. Fournit des éléments d'étanchéité et de roulement standard pour une utilisation continue dans les machines et l'automatisation. Distributeurs, pièces détachées et documents techniques disponibles.

Caractéristiques standard

• Filetages de montage métriques et dimensions d'arbre moteur métriques.
• Boîtier de transmission non ventilé.
• Joints à lèvre industriels sur l'arbre moteur et l'arbre de sortie.
• Roulements à aiguilles sur l'ensemble pour augmenter la capacité de charge radiale et la durée de vie.
• Engrenages lubrifiés en permanence avec graisse semi-fluide pour des intervalles de maintenance prolongés.
• Engrenage hélicoïdal sélectivement trempé pour un fonctionnement silencieux et un rapport puissance/taille élevé.

Accessoires optionnels

• Kit équerre (L) pour réducteurs E, F et FX (modèle 0969)
• Kit boîte à bornes en alliage moulé pour moteurs et réducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit de montage équerre pour réducteurs métriques type E/F (modèle 1969)
• Kit boîte à bornes métrique en alliage moulé avec bloc de jonction pour moteurs et réducteurs 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur, boîtier plastique, 7,5 MFD 370 V (Réf. 49401154)
• Grande boîte à bornes en alliage moulé pour moteurs et réducteurs de stock 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Téléchargements disponibles
Plans CAD (PDF, DWG, STEP) disponibles. Schéma de câblage et fiche de données de sécurité téléchargeables.

Caractéristiques / spécifications techniques

• Vitesse (rpm) : 280
• Couple nominal (Nm) : 2,9
• Couple nominal (lb‑in) : 25
• Puissance (W) : 100
• Puissance (HP) : 1/7.5
• Tension (V) : 230
• Fréquence (Hz) : 50
• Phases : 1
• Intensité (A) : 0,78
• Rapport de transmission : 5
• Charge radiale (N) : 1300
• Charge radiale (lbs) : 300
• Longueur XH (mm) : 231
• Longueur XH (inch) : 9.08
• Poids (kg) : 6,8
• Poids (lbs) : 15.3
• Schéma de connexion : 07410021
• Réf. condensateur : 49401154
• Type de produit : 42R5BFCI-E1
• HP décimal : 0.1333
