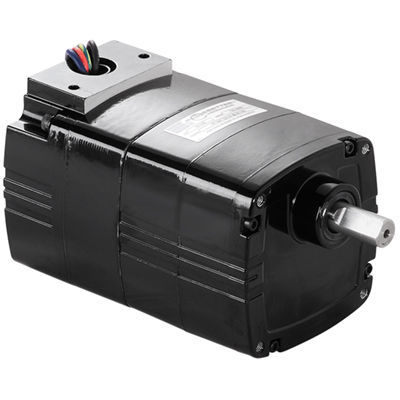

Motoréducteur AC Model 1571

monophaséà denture droiteà engrenage hélicoïdal

Produit
Motoréducteur AC à arbre parallèle Modèle 1571, série Metric 30R-D.

Présentation
Motoréducteur à arbre parallèle conçu pour filetage de montage métrique et dimensions d'arbre métriques. Construction totalement fermée et non ventilée avec isolation de classe B et flasques en aluminium pour une meilleure dissipation thermique. Joints industriels et roulements à aiguilles assurent une capacité de charge radiale accrue et une longue durée de service.

Spécifications

• Vitesse (tr/min) : 117
• Couple nominal : 1,1 Nm (9,7 lb-in)
• Puissance : 18 W (0,0243 HP)
• Tension / Fréquence : 230 V / 50 Hz
• Phase : Monophasé
• Courant : 0,21 A
• Rapport de réduction : 12
• Capacité de charge radiale : 285 N (65 lbs)
• Longueur XH : 139,2 mm (5,5 in)
• Poids : 2,8 kg (6,3 lbs)
• Schéma de connexion : 07410021
• Référence condensateur : 49400091
• Type de produit : 30R2BECI-D3

Caractéristiques standard

• Filetages de montage métriques et dimensions d'arbre métriques.
• Construction totalement fermée, non ventilée (IP-20).
• Système d'isolation de classe B.
• Flasques en aluminium pour efficacité thermique et faible masse.
• Carters d'engrenage non ventilés.
• Joints à lèvre industriels sur arbre moteur et arbre de sortie.
• Roulements à aiguilles sur l'ensemble pour augmenter la capacité de charge radiale et la durée de vie.
• Engrenage lubrifié en permanence.
• Roue hélicoïdale primaire en thermoplastique renforcé pour fonctionnement silencieux et pignons cylindriques en acier trempé sur les étapes suivantes pour un couple de sortie élevé.
• Pignon hélicoïdal usiné avec précision sur l'arbre moteur pour résistance maximale et réduction du bruit.

Accessoires optionnels

• Kit équerre L pour types métriques 30R, 33A, 30R-D, 24A-D, 24A-Z (modèle 1968)
• Boîtier de raccordement métrique en alliage moulé avec bornier pour moteurs et motoréducteurs 30R (modèle 1982)
• Condensateur ; boîtier plastique ; 1,3 µF / 450 V (Article 49400091)
• Kit équerre L pour moteurs 30R et 33A, motoréducteurs 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z et 33A-Z (modèle 5968)
• Boîtier de raccordement en alliage moulé pour moteurs et motoréducteurs 30R (modèle 5982)

Téléchargements
Plans CAO disponibles (PDF, DWG, STEP). Schéma de câblage disponible. Fiches de données de sécurité disponibles.

Caractéristiques techniques

• Modèle : Model 1571
• Série : Metric 30R-D
• Vitesse : 117 tr/min
• Couple nominal : 1,1 Nm (9,7 lb-in)
• Puissance : 18 W (1/41 HP, 0,0243 HPDecimal)
• Tension / Fréquence : 230 V / 50 Hz
• Phase : Monophasé
• Courant : 0,21 A
• Rapport de réduction : 12
• Capacité de charge radiale : 285 N (65 lbs)
• Longueur XH : 139,2 mm (5,5 in)
• Poids : 2,8 kg (6,3 lbs)
• Schéma de connexion : 07410021
• Référence condensateur : 49400091
• Type de produit : 30R2BECI-D3
