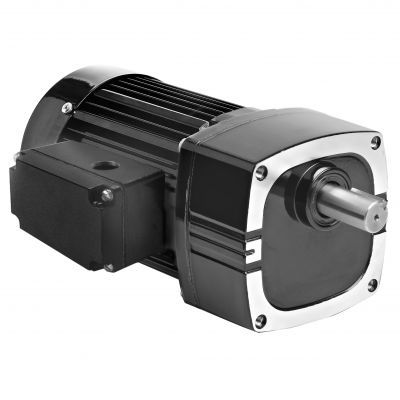

Motoréducteur AC Model 1683

monophaséà engrenage hélicoïdalà arbres parallèles

Présentation du produit
Le Modèle 1683 de la série Metric 42R-E est un motoréducteur à arbre parallèle AC conçu pour un montage métrique et des dimensions d'arbre d'entraînement métriques. L'appareil dispose d'un carter d'engrenage non ventilé, de joints à lèvres industriels sur l'arbre moteur et la sortie, de roulements à aiguilles sur l'ensemble et d'une transmission lubrifiée en permanence avec graisse semi-fluide et engrenages hélicoïdaux sélectionnés pour réduire le bruit et offrir un rapport puissance/taille élevé.

Plans CAO / Téléchargements

• PDF (dessin CAO / fiche produit)
• DWG (dessin CAO)
• STEP (modèle 3D)

Câblage et sécurité

• Schéma de câblage disponible (référence : wiring diagram 07410021)
• Fiche de données de sécurité disponible (imperial oil safety)

Accessoires optionnels

• Kit étrier L pour motoréducteurs E, F et FX (modèle 0969)
• Kit boîte à bornes en alliage sous pression pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit de montage L-Bracket pour motoréducteurs métriques type E/F (modèle 1969)
• Kit boîte à bornes métrique en alliage sous pression avec bloc de connexion pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur, boîtier plastique, 7.5MFD 370V (Réf. 49401154)
• Grand kit boîte à bornes en alliage sous pression pour moteurs et motoréducteurs en stock 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

CARACTÉRISTIQUES STANDARDS

• Filetages de fixation métriques et dimensions d'arbre d'entraînement métriques
• Carter d'engrenage non ventilé
• Joints à lèvres industriels sur les arbres moteur et de sortie
• Roulements à aiguilles sur l'ensemble pour une capacité de charge radiale accrue et une longue durée de vie
• Engrenages lubrifiés en permanence avec graisse semi-fluide pour une longue durée de vie
• Engrenages hélicoïdaux sélectionnés et durcis pour le silence et un rapport puissance/taille élevé

Caractéristiques techniques

• Vitesse (tr/min) : 47
• Couple nominal (Nm) : 16.7
• Couple nominal (lb-in) : 148
• Puissance (W) : 100
• Puissance (HP) : 1/7.5
• Volts : 230
• Hz : 50
• Phases : 1
• Amps : 0.78
• Rapport de transmission : 30
• Charge radiale (N) : 1300
• Charge radiale (lbs) : 300
• Longueur XH (mm) : 231
• Longueur XH (inch) : 9.08
• Poids (kg) : 6.8
• Poids (lbs) : 15.3
• Schéma de connexion : 07410021
• Réf. condensateur : 49401154
• Type de produit : 42R5BFCI-E3
• HP décimal : 0.1333
