Motoréducteur AC Model 1449
monophaséà denture droiteà engrenage hélicoïdal

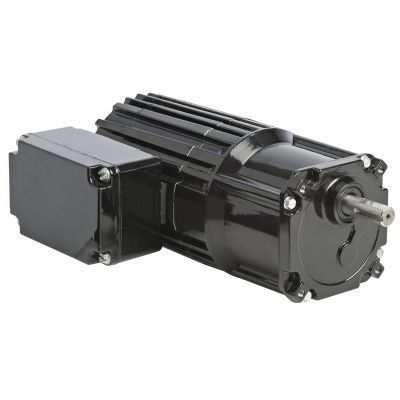

Motoréducteur AC - Model 1449 - BODINE ELECTRIC COMPANY - monophasé / à denture droite / à engrenage hélicoïdal
Motoréducteur AC - Model 1449 - BODINE ELECTRIC COMPANY - monophasé / à denture droite / à engrenage hélicoïdal
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de BODINE ELECTRIC COMPANY

Caractéristiques

Moteur
AC, monophasé
Type
à denture droite, à engrenage hélicoïdal
Orientation des axes
à arbres parallèles
Puissance
50 W...100 W
Couple
10 - 20 Nm
Performance
silencieux, fort couple
Rapport de réduction

180 unit

Vitesse de rotation

7,8 rpm
(49,0088 rad.min-1)

Description

Produit
Réducteur-moteur AC à arbre parallèle Modèle 1449, série 34R-Z (Product Type: 34R4BFCI-Z4), monophasé, 230 V.

Spécifications (résumé)
  • Vitesse (tr/min) : 7,8
  • Couple nominal : 11,3 Nm (100 lb-in)
  • Puissance : 50 W (1/15 HP, HPDecimal 0.0667)
  • Tension / Fréquence : 230 V, 50 Hz
  • Phases : Monophasé (1)
  • Courant : 0,5 A
  • Rapport de démultiplication : 180
  • Capacité de charge radiale : 555 N (125 lbs)
  • Longueur XH : 217 mm / 8,54 in
  • Poids : 4,5 kg / 10,1 lbs
  • Schéma de connexion : 07410021
  • Référence condensateur : 49401068


Caractéristiques standard
  • Filetages de montage métriques et dimensions d'arbre d'entraînement métriques pour intégration directe.
  • Enveloppe totalement fermée, indice IP-20.
  • Ventilation par ventilateur pour maintenir la puissance en charge nominale.
  • Système d'isolement Classe B utilisé dans les limites de la Classe A pour prolonger la durée des enroulements et du lubrifiant.
  • Anneau central et flasques en aluminium pour une meilleure dissipation thermique et un poids réduit.
  • Boîtier d'engrenage non ventilé pour protéger la transmission en environnement industriel.
  • Joints lèvres industriels sur les arbres moteur et de sortie.
  • Roulements à aiguilles sur toutes les étapes pour augmenter la capacité de charge radiale.
  • Engrenages lubrifiés en permanence avec graisse semi-fluide pour de longs intervalles d'entretien.
  • Grand pignon primaire hélicoïdal thermoplastique renforcé pour réduire le bruit ; pignons droits en acier trempé sur les étages suivants pour un couple de sortie élevé.
  • Pignon hélicoïdal taillé avec précision sur l'arbre moteur pour une résistance maximale et un bruit réduit.


Accessoires optionnels
  • Kit équerre (L-Bracket) pour réducteurs 34R-Z (modèle 0980)
  • Kit boîte à bornes en alliage moulé sous pression pour moteurs et réducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
  • Kit boîte à bornes métrique en alliage moulé avec bloc de connexion pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
  • Condensateur, boîtier plastique, 5,0 µF / 400 V (réf. 49401068)
  • Grande boîte à bornes en alliage moulé pour moteurs et réducteurs de série 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)


Ressources CAO / plans / câblage / sécurité disponibles
  • Dessins CAO disponibles en PDF, DWG et STEP (modèle 1449)
  • Schéma de câblage disponible (Schéma de connexion 07410021)
  • Fiche de données de sécurité disponible


Caractéristiques techniques
  • Vitesse (tr/min) : 7,8
  • Couple nominal : 11,3 Nm (100 lb-in)
  • Puissance : 50 W (1/15 HP, HPDecimal 0.0667)
  • Tension / Fréquence : 230 V, 50 Hz
  • Phases : 1 (monophasé)
  • Courant : 0,5 A
  • Rapport de démultiplication : 180
  • Capacité de charge radiale : 555 N (125 lbs)
  • Longueur XH : 217 mm / 8,54 in
  • Poids : 4,5 kg / 10,1 lbs
  • Schéma de connexion : 07410021
  • Référence condensateur : 49401068
  • Product Type : 34R4BFCI-Z4
