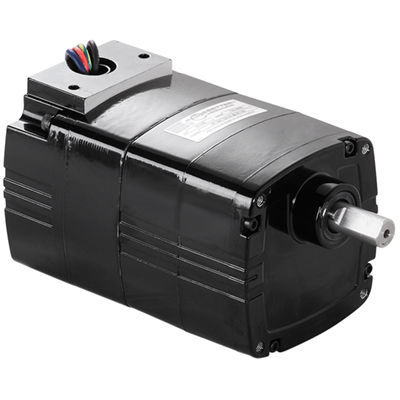

Motoréducteur AC 1573

monophaséà denture droiteà engrenage hélicoïdal

Produit
Motoréducteur AC à arbre parallèle Modèle 1573 de la série Metric 30R‑D. Appareil monophasé avec montage et dimensions d'arbre métriques, adapté aux applications nécessitant un rapport de démultiplication 30:1 et une vitesse nominale de 47 tr/min pour une puissance de 18 W.

Caractéristiques standard

• Filetages de fixation métriques et dimensions d'arbre métriques
• Boîtier totalement clos, non ventilé, indice de protection IP-20
• Système d'isolation de classe B
• Flasques en aluminium pour une meilleure dissipation thermique et un poids réduit
• Boîtier d'engrenage non ventilé
• Joints à lèvre industriels sur les arbres moteur et sortie
• Paliers à aiguilles sur l'ensemble pour une capacité de charge radiale accrue et une longue durée de vie
• Engrenages lubrifiés en permanence
• Roue hélicoïdale primaire en thermoplastique renforcé pour une faible nuisance sonore et engrenages cylindriques en acier trempé aux étages suivants pour un couple de sortie élevé
• Pignon hélicoïdal usiné avec précision sur l'arbre moteur pour une résistance maximale et un minimum de bruit

Ressources

• Plans CAO : PDF, DWG, STEP (disponibles pour le modèle 1573)
• Schéma de câblage : PDF (Diagramme de connexion numéro 07410021)
• Fiches de données de sécurité : PDF

Accessoires optionnels

• Kit équerre pour types métriques 30R, 33A, 30R-D, 24A-D, 24A-Z (modèle 1968)
• Boîtier de raccordement métrique en alliage moulé avec borniers pour moteurs et motoréducteurs 30R (modèle 1982)
• Condensateur ; boîtier plastique ; 1,3 µF / 450 V (Réf. 49400091)
• Kit équerre pour moteurs 30R et 33A, motoréducteurs 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z et 33A-Z (modèle 5968)
• Boîtier de raccordement en alliage moulé pour moteurs et motoréducteurs 30R (modèle 5982)

Spécifications techniques

• Vitesse (tr/min) : 47
• Couple nominal (Nm) : 2,7
• Couple nominal (lb-in) : 24
• Puissance (W) : 18
• Puissance (HP) : 1/41
• HP (décimal) : 0,0243
• Tension (V) : 230
• Fréquence (Hz) : 50
• Phases : 1
• Courant (A) : 0,21
• Rapport de démultiplication : 30
• Charge radiale (N) : 285
• Charge radiale (lbs) : 65
• Longueur XH (mm) : 139,2
• Longueur XH (inch) : 5,5
• Poids (kg) : 2,8
• Poids (lbs) : 6,3
• Diagramme de connexion : 07410021
• Référence condensateur : 49400091
• Type de produit : 30R2BECI-D3
