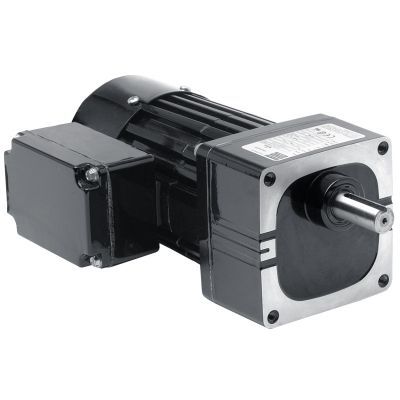

Motoréducteur AC 1481

monophaséà denture droiteà engrenage hélicoïdal

Produit
Série Metric 34R-W réducteur-moteur monophasé à arbres parallèles — Modèle 1481. Conçu pour la transmission de puissance industrielle nécessitant un encombrement réduit, une faible vitesse précise et un couple constant.

Caractéristiques techniques

• Vitesse : 69 tr/min
• Couple nominal : 6,0 Nm (53 lb-in)
• Puissance : 75 W (0,1 HP)
• Tension / Fréquence / Phase : 230 V / 50 Hz / monophasé
• Courant : 0,60 A
• Rapport de réduction : 20,4
• Capacité de charge radiale : 290 N (65 lbs)
• Longueur XH : 234 mm (9,2 in)
• Poids : 5,7 kg (12,8 lbs)
• Schéma de raccordement : 07410021
• Numéro de condensateur : 49401154
• Type de produit : 34R6BFCI-W2

Caractéristiques standard

• Filetages de montage métriques et dimensions d'arbre d'entraînement métriques
• Totalement fermé, IP-20
• Refroidi par ventilateur pour une puissance de sortie élevée
• Isolant de classe B fonctionnant dans les limites de la classe A pour prolonger la durée de vie des enroulements et du lubrifiant
• Bagues centrales et flasques en aluminium pour une haute efficacité thermique et un poids réduit
• Carter de pignonnerie non ventilé
• Joints lèvre industriels sur l'arbre moteur et l'arbre de sortie
• Roulements à aiguilles sur l'ensemble pour une capacité de charge radiale accrue et une longue durée de vie
• Engrenage avec lubrification permanente utilisant une graisse semi-fluide
• Roue hélicoïdale primaire en thermoplastique renforcé et large, engrenages droits en acier trempé sur les étages suivants
• Pignon hélicoïdal usiné avec précision sur l'arbre moteur pour une résistance maximale et un faible niveau sonore

Accessoires optionnels

• Kit équerre L pour réducteurs-moteurs W et WX (modèle 0970)
• Kit boîtier de bornes en fonderie pour moteurs et réducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit de montage équerre L pour réducteurs-moteurs de type métrique W (modèle 1970)
• Kit boîtier de bornes métrique en fonderie avec bornier pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur, boîtier plastique, 7,5 MFD 370V (Réf. 49401154)
• Grand kit boîtier de bornes en fonderie pour moteurs et réducteurs 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Applications
Convient pour convoyeurs, machines d'emballage, petits équipements d'automatisation et autres machines industrielles nécessitant une basse vitesse et un couple stable. Le format compact facilite l'intégration dans des ensembles à encombrement limité.

Installation et maintenance
Se référer au schéma de raccordement (07410021) pour le câblage électrique. L'unité est lubrifiée en permanence ; pas de lubrification périodique des engrenages requise. Assurer une ventilation suffisante pour le moteur refroidi par ventilateur et respecter les limites de charge radiale pour préserver la durée de vie des roulements.
