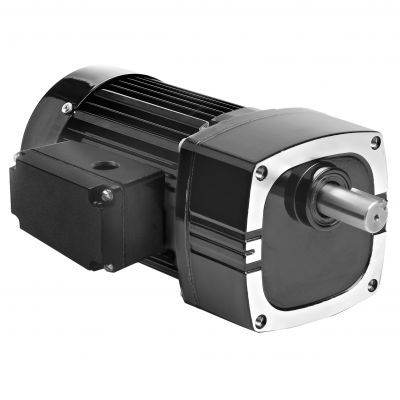

Motoréducteur AC Model 1680

monophaséà engrenage hélicoïdalà arbres parallèles

Produit
Modèle 1680 - Série métrique 42R-E Motoréducteur AC à arbre parallèle conçu pour des applications industrielles nécessitant une réduction compacte en montage métrique avec couple et vitesse modérés.

Spécifications
Vitesse (tr/min) : 140
Couple nominal (Nm) : 5,6
Couple nominal (lb-in) : 50
Puissance (Watts) : 100
Puissance (HP) : 1/7.5
Tension : 230 V
Hz : 50
Phases : 1
Courant (A) : 0,78
Rapport de transmission : 10
Charge radiale (N) : 1300
Charge radiale (lbs) : 300
Longueur XH (mm) : 231
Longueur XH (inch) : 9.08
Poids (kg) : 6,8
Poids (lbs) : 15,3
Schéma de connexion : 07410021
Réf. condensateur : 49401154
Type de produit : 42R5BFCI-E2
HP Décimal : 0.1333

Caractéristiques standard

• Taraudages de fixation métriques et côtes d’arbre métriques.
• Carter de réduction non ventilé.
• Joints à lèvres industriels sur l'arbre moteur et l'arbre de sortie.
• Roulements à aiguilles sur l'ensemble pour augmenter la capacité de charge radiale et la durée de vie.
• Engrenage lubrifié en permanence avec graisse semi-fluide pour une longue durée de vie.
• Engrenage hélicoïdal trempé sélectivement pour un fonctionnement silencieux et un rapport puissance/volume élevé.

Documents CAD, schémas électriques et sécurité (disponibles)

• Dessins CAD — PDF, DWG, STEP (ressources CAD spécifiques au produit listées pour le Modèle 1680)
• Schéma de câblage — PDF (référence du schéma de connexion 07410021)
• Fiches de données de sécurité — PDF (fiche de sécurité huile impériale listée)

Accessoires optionnels

• Kit équerre L pour motoréducteurs E, F et FX (modèle 0969)
• Kit boîte à bornes en alliage sous pression pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit de fixation équerre L pour motoréducteurs métriques type E/F (modèle 1969)
• Kit boîte à bornes métrique en alliage sous pression avec bloc de connexion pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur ; boîtier plastique ; 7.5MFD 370V (Réf. 49401154)
• Grande boîte à bornes en alliage sous pression pour 34R, 42R, 48R, 42R-FX, 33A, 42A moteurs et motoréducteurs en stock (modèle 0986)

Remarques
Toutes les spécifications indiquées sont propres au Modèle 1680. Le prix web n'inclut pas les taxes, le transport ni les frais de manutention.

Caractéristiques techniques

• Vitesse : 140 tr/min
• Couple nominal : 5,6 Nm (50 lb-in)
• Puissance : 100 W (0,1333 HP / 1/7.5 HP)
• Tension : 230 V, 50 Hz, monophasé
• Courant : 0,78 A
• Rapport de transmission : 10
• Capacité de charge radiale : 1300 N (300 lbs)
• Longueur totale (XH) : 231 mm / 9.08 in
• Poids : 6,8 kg / 15,3 lbs
• Référence schéma de connexion : 07410021
• Réf. condensateur : 49401154
• Type de produit : 42R5BFCI-E2
