Motoréducteur AC 1574

monophaséà denture droiteà engrenage hélicoïdal

Présentation du produit

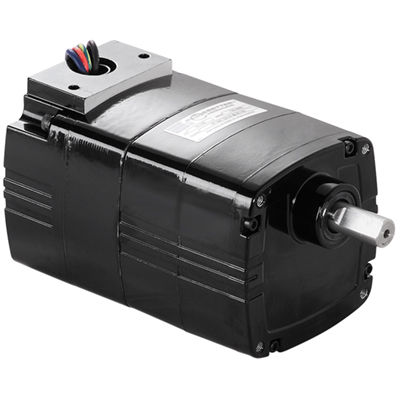

Modèle 1574 Série 30R-D Motoréducteur AC à arbre parallèle métrique. Conçu pour montage métrique et dimensions d'arbre métriques, construction totalement fermée non ventilée avec isolation Classe B et flasques en aluminium pour une efficacité thermique et un poids réduit.

Tableau des spécifications
Vitesse (tr/min) : 23
Couple nominal (Nm) : 4,5
Couple nominal (lb-in) : 40
Puissance (W) : 18
Puissance (HP) : 1/41
Tension (V) : 230
Hz : 50
Phases : 1
Courant (A) : 0,21
Rapport de réduction : 60
Charge radiale (N) : 285
Charge radiale (lbs) : 65
Longueur XH (mm) : 139,2
Longueur XH (inch) : 5,5
Masse (kg) : 2,8
Masse (lbs) : 6,3
Schéma de connexion : 07410021
Référence condensateur : 49400091
Type de produit : 30R2BECI-D3
HPDecimal : 0,0243

Téléchargements / Plans

• Plans CAO disponibles pour le Modèle 1574 : PDF, DWG, STEP.
• Référence schéma de câblage : 07410021.
• Fiche de données de sécurité indiquée : Texaco Rando Material Safety Data Sheet.

Accessoires optionnels

• Kit équerre (L-Bracket) pour types métriques 30R, 33A, 30R-D, 24A-D, 24A-Z (modèle 1968)
• Boîtier de bornes métrique en moulage sous pression avec bloc de connexion pour moteurs et motoréducteurs 30R (modèle 1982)
• Condensateur ; boîtier plastique ; 1,3 MFD / 450V (Réf. 49400091)
• Kit équerre pour moteurs 30R et 33A, motoréducteurs 30R-D, 22B-D, 22B-Z, 24A-D, 24A-Z et 33A-Z (modèle 5968)
• Boîtier de bornes en moulage sous pression pour moteurs et motoréducteurs 30R (modèle 5982)

Caractéristiques standard

• Filetages de montage métriques et dimensions d'arbre métriques.
• Enveloppe totalement fermée, non ventilée, indice IP-20.
• Système d'isolation Classe «B».
• Flasques en aluminium pour une efficacité thermique et un poids réduit.
• Boîtier de transmission non ventilé.
• Joints à lèvre industriels sur axes moteur et sortie.
• Roulements à aiguilles sur toute la transmission pour une capacité de charge radiale accrue et longue durée de vie.
• Transmission lubrifiée en permanence.
• Roue hélicoïdale primaire en thermoplastique renforcé pour le silence et engrenages droits en acier trempé aux étages suivants pour un couple de sortie élevé et une longue durée de vie.
• Pignon hélicoïdal usiné avec précision sur l'arbre moteur pour une résistance maximale et un bruit minimal.

Informations supplémentaires sur la commande et le prix
Disponibilité : quantité de commande 1-25. Le prix web exclut taxes, transport et frais de manutention. Tous les prix sont en dollars américains.

Caractéristiques / Spécifications techniques

• Vitesse : 23 rpm
• Couple nominal : 4,5 Nm (40 lb-in)
• Puissance : 18 W (1/41 HP ; HPDecimal 0,0243)
• Tension : 230 V, 50 Hz, monophasé
• Courant : 0,21 A
• Rapport de réduction : 60
• Capacité de charge radiale : 285 N (65 lbs)
• Longueur XH : 139,2 mm (5,5 in)
• Poids : 2,8 kg (6,3 lbs)
• Réf. schéma de connexion : 07410021
• Référence condensateur : 49400091
• Type de produit : 30R2BECI-D3
