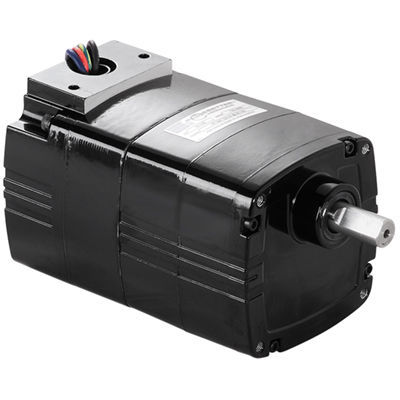

Motoréducteur AC 1572

monophaséà denture droiteà engrenage hélicoïdal

Produit
Modèle 1572 de la série Metric 30R-D de réducteurs-moteurs AC à arbre parallèle. Appareil monophasé 50 Hz, 230 V, destiné aux applications industrielles basse vitesse et faible puissance. Engrenages lubrifiés en permanence et cotes d'arbre/montage métriques pour une intégration directe dans des systèmes métriques.

SPÉCIFICATIONS
Vitesse (tr/min): 78
Couple nominal (Nm): 1,6
Couple nominal (lb-in): 14
Puissance (W): 18
Puissance (HP): 0,0243 (≈1/41 HP)
Tension: 230 V
Fréquence: 50 Hz
Phase: 1
Intensité (A): 0,21
Rapport de réduction: 18
Charge radiale (N): 285
Charge radiale (lbs): 65
Longueur XH (mm): 139,2
Longueur XH (inch): 5,5
Poids (kg): 2,8
Poids (lbs): 6,3
Schéma de connexion: 07410021
Référence condensateur: 49400091
Type de produit: 30R2BECI-D3

CARACTÉRISTIQUES STANDARDS

• Filetages de montage métriques et cotes d'arbre métriques pour compatibilité directe.
• Enveloppe totalement fermée, non ventilée (IP20).
• Système d'isolement classe B adapté aux conditions industrielles courantes.
• Flasques en aluminium pour meilleure dissipation thermique et moindre poids.
• Boîtier de transmission non ventilé pour conserver la lubrification et limiter les intrusions.
• Joints à lèvres industriels sur arbre moteur et arbre de sortie.
• Coussinets à aiguilles sur l'ensemble pour augmenter la capacité de charge radiale et la durée de vie.
• Engrenages lubrifiés en permanence pour réduire la maintenance.
• Roue primaire hélicoïdale en thermoplastique renforcé pour faible bruit et pignons en acier durci aux étages suivants pour couple élevé et longévité.
• Pignon hélicoïdal usiné sur l'arbre moteur pour résistance maximale et réduction du bruit.

ACCESSOIRES OPTIONNELS

• Kit équerre L pour types métriques 30R, 33A, 30R-D, 24A-D, 24A-Z (modèle 1968).
• Boîtier de borne métrique en fonderie avec bloc de connexion pour moteurs et réducteurs 30R (modèle 1982).
• Condensateur, boîtier plastique, 1,3 µF / 450 V (réf. 49400091).
• Kit équerre L pour moteurs 30R et 33A et divers réducteurs (modèle 5968).
• Boîtier de borne en fonderie pour moteurs et réducteurs 30R (modèle 5982).

DOCUMENTS & PLANS
Dessins CAD disponibles en PDF/DWG/STEP, schéma de câblage et fiches de sécurité disponibles pour ce modèle (documents fournis sur demande).

Spécifications techniques

• Série: Metric 30R-D réducteur-moteur AC à arbre parallèle
• Modèle: 1572
• Vitesse: 78 tr/min
• Couple nominal: 1,6 Nm (14 lb-in)
• Puissance: 18 W (≈0,0243 HP / 1/41 HP)
• Tension: 230 V AC
• Fréquence: 50 Hz
• Phase: Monophasé
• Intensité: 0,21 A
• Rapport: 18
• Capacité de charge radiale: 285 N (65 lbs)
• Longueur totale (XH): 139,2 mm / 5,5 in
• Poids: 2,8 kg / 6,3 lbs
• Référence schéma de connexion: 07410021
• Réf. condensateur recommandée: 49400091
• Code type produit: 30R2BECI-D3
