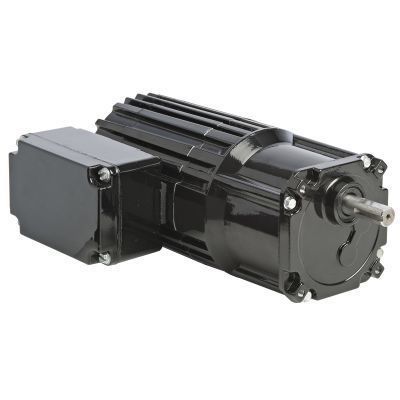

Motoréducteur AC 1455

monophaséà denture droiteà engrenage hélicoïdal

Présentation du produit
Motoréducteur AC à arbre parallèle Modèle 1455 Metric 34R-Z Series par Bodine Electric. Conçu pour des fixations métriques et des arbres d'entraînement métriques; coffret fermé IP-20 et refroidissement par ventilateur pour puissance de sortie élevée.

Caractéristiques standard

• Filetages de montage métriques et dimensions d'arbre d'entraînement métriques.
• Coffret fermé, indice de protection IP-20.
• Refroidissement par ventilateur pour puissance de sortie élevée.
• Système d'isolation Classe B exploité dans les limites de la Classe A pour prolonger la durée de vie des enroulements et des lubrifiants.
• Anneau central et chapeaux d'extrémité en aluminium pour efficacité thermique et poids réduit.
• Carter d'engrenage non ventilé.
• Joints à lèvre industriels sur les arbres moteur et de sortie.
• Roulements à aiguilles sur tout le train pour augmenter la capacité de charge radiale et la longévité.
• Engrenages lubrifiés en permanence avec graisse semi-fluide pour longue durée de vie.
• Grande roue primaire hélicoïdale en thermoplastique renforcé pour fonctionnement silencieux et pignons à dentures droites en acier trempé sur les étapes suivantes pour couple élevé et durabilité.
• Pignon hélicoïdal taillé précisément sur l'arbre moteur pour résistance maximale et bruit réduit.

Accessoires optionnels

• Kit de support en L pour motoréducteurs 34R-Z (modèle 0980).
• Kit boîtier de bornes en alliage injecté pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984).
• Kit boîtier de bornes métrique en alliage injecté avec bloc de connexions pour 33A, 34R, 42A, 42R et 48R (modèle 1984).
• Condensateur; boîtier plastique; 5.0 MFD / 400V (Réf. 49401068).
• Grand kit boîtier de bornes en alliage injecté pour moteurs et motoréducteurs standard 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986).

Téléchargements disponibles (liés au produit)
Dessins CAO en formats PDF, DWG et STEP; schéma de câblage (PDF); fiches de données de sécurité.

Tableau (spécifications)
Vitesse (tr/min): 23
Couple nominal (Nm): 11.3
Couple nominal (lb-in): 100
Puissance (Watts): 50
Puissance (HP): 1/15
Tension (V): 230
Fréquence (Hz): 50
Phases: 1
Courant (A): 0.5
Rapport de réduction: 60
Charge radiale (N): 555
Charge radiale (lbs): 125
Longueur XH (mm): 217
Longueur XH (inch): 8.54
Poids (kg): 4.5
Poids (lbs): 10.1
ID schéma de connexion: 07410021
Référence condensateur: 49401068
Type de produit: 34R4BFCI-Z3
HPDecimal: 0.0667
