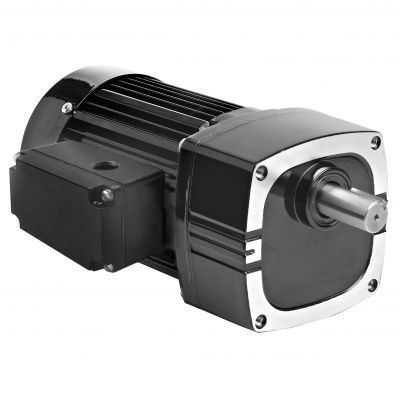

Motoréducteur AC 1680

monophaséà engrenage hélicoïdalà arbres parallèles

Produit
Modèle 1680 de la série Metric 42R-E de motoréducteurs AC à arbre parallèle par Bodine Electric. Données techniques, caractéristiques standard et accessoires optionnels pour ce modèle sont listés ci‑dessous.

SPÉCIFICATIONS
Vitesse (tr/min) : 140
Couple nominal (Nm) : 5,6
Couple nominal (lb‑in) : 50
Puissance (W) : 100
Puissance (HP) : 1/7.5
Tension : 230 V
Fréquence : 50 Hz
Phase : 1
Courant : 0,78 A
Rapport de réduction : 10
Charge radiale (N) : 1300
Charge radiale (lbs) : 300
Longueur XH (mm) : 231
Longueur XH (in) : 9,08
Poids (kg) : 6,8
Poids (lbs) : 15,3
Schéma de connexion : 07410021
Réf. condensateur : 49401154
Type de produit : 42R5BFCI-E2
HP décimal : 0,1333

Caractéristiques standard

• Filetages de montage métriques et dimensions d'arbre d'entraînement métriques.
• Carters d'engrenage non ventilés.
• Joints lèvres industriels sur les arbres moteur et de sortie.
• Roulements à aiguilles sur l'ensemble pour une capacité de charge radiale accrue et une longue durée de vie.
• Engrenages lubrifiés en permanence avec graisse semi‑fluide pour une longue durée de vie.
• Engrenage hélicoïdal sélectivement durci pour réduire le bruit et offrir un bon rapport puissance/taille.

Accessoires optionnels

• Kit équerre L pour motoréducteurs E, F et FX (modèle 0969)
• Kit coffret de connexion en alliage sous pression pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit de montage équerre L pour motoréducteurs métriques type E/F (modèle 1969)
• Kit coffret de liaison métrique en alliage sous pression avec borniers pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur, boîtier plastique, 7.5 MFD 370 V (réf. 49401154)
• Grand kit coffret en alliage sous pression pour moteurs et motoréducteurs 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Documents (types disponibles)
Dessins CAO (PDF, DWG, STEP disponibles), Schéma de câblage (PDF disponible), Fiches de données de sécurité (PDF disponibles).

Caractéristiques techniques

• Modèle : 1680
• Série : Metric 42R-E
• Configuration : Motoréducteur AC à arbre parallèle
• Vitesse : 140 tr/min
• Couple nominal : 5,6 Nm (50 lb‑in)
• Puissance : 100 W (1/7.5 HP, 0,1333 HP décimal)
• Tension / Fréquence : 230 V / 50 Hz
• Phase : Monophasé
• Courant : 0,78 A
• Rapport de réduction : 10
• Capacité de charge radiale : 1300 N (300 lbs)
• Longueur totale XH : 231 mm (9,08 in)
• Poids : 6,8 kg (15,3 lbs)
• ID schéma de connexion : 07410021
• Condensateur recommandé PN : 49401154
• Code type produit : 42R5BFCI-E2
