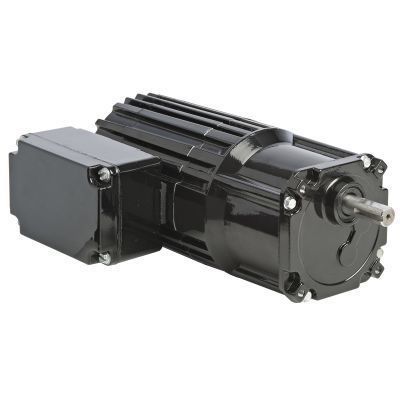

Motoréducteur AC Model 1453

monophaséà denture droiteà engrenage hélicoïdal

Produit
Modèle 1453 Série Metric 34R-Z Motoréducteur AC à arbre parallèle

Spécifications (tableau de la page)
Vitesse (tr/min) : 70
Couple nominal (Nm) : 4,5
Couple nominal (lb-in) : 40
Puissance (W) : 50
Puissance (HP) : 1/15
Tension (V) : 230
Hz : 50
Phases : 1
Intensité (A) : 0,5
Rapport de démultiplication : 20
Charge radiale (N) : 450
Charge radiale (lbs) : 100
Longueur XH (mm) : 194
Longueur XH (inch) : 7.64
Poids (kg) : 4,5
Poids (lbs) : 10,1
Schéma de connexion : 07410021
Référence condensateur : 49401068
Type de produit : 34R4BFCI-Z2
HPDecimal : 0.0667

Caractéristiques standard

• Filetages de fixation métriques et arbre de sortie aux cotes métriques.
• Enveloppe fermée, indice de protection IP20.
• Refroidi par ventilateur pour des performances élevées.
• Système d'isolation classe B exploité dans les limites de la classe A pour prolonger la durée de vie des enroulements et du lubrifiant.
• Bague centrale et flasques en aluminium pour une bonne dissipation thermique et un faible poids.
• Carter d'engrenage non ventilé.
• Joints à lèvres industriels sur les arbres moteur et de sortie.
• Roulements à aiguilles sur l'ensemble pour une capacité de charge radiale accrue et une longue durée de vie.
• Engrenages lubrifiés en permanence avec graisse semi-fluide pour une longue durée de service.
• Engrenage primaire hélicoïdal en thermoplastique renforcé et large pour limiter le bruit, avec pignons cylindriques en acier durci aux étages suivants pour un couple élevé.
• Pignon hélicoïdal usiné avec précision sur l'arbre moteur pour une résistance maximale et un niveau sonore réduit.

Accessoires en option

• Kit équerre L pour motoréducteurs 34R-Z (modèle 0980)
• Kit boîtier de raccordement en injection pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984)
• Kit boîtier de raccordement métrique en injection avec borne pour 33A, 34R, 42A, 42R et 48R (modèle 1984)
• Condensateur; boîtier plastique; 5.0 µF / 400 V (Réf. 49401068)
• Grand kit boîtier de raccordement en injection pour moteurs et motoréducteurs de stock 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986)

Ressources techniques disponibles (listées sur la page)

• Dessins CAO (formats PDF / DWG / STEP référencés)
• Schéma de câblage (schéma de connexion référencé)
• Fiche de données de sécurité (référencée)

Caractéristiques techniques

• Modèle : 1453
• Série : Metric 34R-Z
• Vitesse : 70 tr/min
• Couple nominal : 4,5 Nm (40 lb-in)
• Puissance : 50 W (1/15 HP)
• Tension : 230 V, 50 Hz, monophasé
• Courant : 0,5 A
• Rapport : 20
• Capacité de charge radiale : 450 N (100 lbs)
• Longueur XH : 194 mm (7,64 in)
• Poids : 4,5 kg (10,1 lbs)
• Réf. schéma de connexion : 07410021
• Réf. condensateur : 49401068
• Code type produit : 34R4BFCI-Z2
