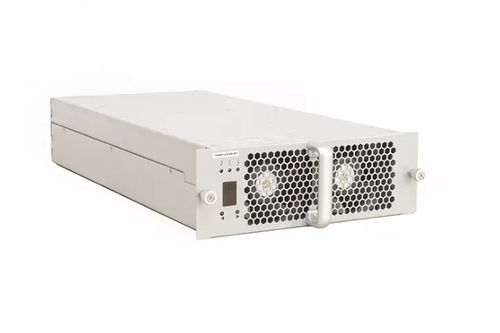

Module de charge pour véhicule électrique TH20F1210C8E-WT

EVDC

Présentation produit
Le TH20F1210C8E-WT est un module d'alimentation DC de charge, haute efficacité et haute densité de puissance, conçu pour les stations de charge de véhicules électriques. Il fournit 20 kW nominal en sortie DC avec une large plage de tension et accepte une entrée AC triphasée sur une fenêtre de tension étendue. La communication CAN et le refroidissement par ventilateur intelligent permettent l'intégration système et la gestion thermique.

Introduction produit
Conçu pour les applications de recharge EV professionnelles, le TH20F1210C8E-WT met l'accent sur l'efficacité, la large plage d'entrée/sortie et des fonctions de protection fiables. Il prend en charge l'installation hot-plug, le fonctionnement en parallèle avec partage de courant numérique et la paramétrisation via CAN pour l'intégration dans les mâts et contrôleurs de station.

Avantages produit

• Large plage d'entrée CA : 260–520 Vac (tension de ligne).
• Plage de régulation DC très large : 20–120 VCC.
• Fonctionnement en puissance constante : 20 kW sur 100–120 VCC.
• Rendement crête (table) : ≥96 % (texte produit mentionne pic ≥94 %).
• Facteur de puissance élevé : ≥0,99 en pleine charge.
• Faible distorsion harmonique : THD ≤5 % au-delà de la demi-charge.
• Faible consommation en veille : <10 W.
• Large plage de température de fonctionnement : −40 à +75 °C.
• Technologie parallèle numérique : déséquilibre de partage ≤±5 %.
• Contrôle intelligent des ventilateurs : vitesse régulée selon température et sortie.
• Support hot-plug et installation rapide par connecteur.
• Protections complètes : OVP/UVP/OCP/perte de phase en entrée ; OVP/limitation de courant et protection contre courant inverse en sortie ; surveillance thermique.

Performances paramétriques (éléments clés)
Modèle : TH20F1210C8E-WT

Entrée AC
Tension nominale : 380 VAC triphasé (sans neutre). Plage de fonctionnement : 274–487 VAC (le texte évoque 260–520 VAC en tension de ligne).
Fréquence : 50/60 ±5 Hz.
Facteur de puissance : ≥0,99.
Protection surtension entrée : ~490±10 VAC. Protection sous-tension entrée : ~270±10 VAC.

Sortie DC
Puissance de sortie nominale : 20 kW.
Plage tension sortie : 20–120 VCC.
Plage courant sortie : 0,5–200 A.
Puissance constante : 20 kW pour 100–120 VCC.
Rendement crête : ≥96 % (table) / pic ≥94 % (résumé).
Temps soft-start : 3–8 s.
Court-circuit : protection d'auto-recalage (auto-rollback).
Précision régulation tension : ≤±0,5 %.
Précision régulation courant : ≤±1 %.
THD : ≤5 % (au-dessus de la demi-charge).
Imbalance partage courant : ≤±5 %.

Environnement de fonctionnement
Température : −40 °C à +75 °C.
Humidité relative : ≤95 % (sans condensation).
Altitude : ≤2000 m (dérating au-delà).

Caractéristiques produit
Refroidissement : par ventilateur avec contrôle intelligent.
Consommation veille : <10 W.
Communication : CAN (typ. 125 kbps, niveau 5 V documenté en FAQ).
Réglage adresse/UI : écran digital et touches.
Dimensions (sans poignée) : 460 × 218 × 84 mm (L × l × H).
Poids : ≤20 kg.
MTBF : 500 000 heures.

Production / Tests / Certifications
Fabriqué dans des usines certifiées ISO9001 et IATF16949 avec lignes SMT, soudure vague, lignes de recouvrement et vieillissement. Moyens d'essai : chambre EMC semi-anéchoïque 3 m, charges DC puissantes, analyseurs de puissance, chambres climatique et systèmes de tests transitoires. Capacité annuelle jusqu'à 500 000 modules après processus complets.

Caractéristiques / spécifications techniques

• Modèle : TH20F1210C8E-WT
• Puissance nominale : 20 kW
• Sortie DC : 20–120 VCC, 0,5–200 A
• Puissance constante : 20 kW en 100–120 VCC
• Rendement crête : ≥96 % (table) / pic ≥94 % (texte)
• Entrée CA : nominal 380 VAC ; plage env. 274–487 VAC (texte général 260–520 VAC)
• Fréquence : 50/60 ±5 Hz
• Facteur de puissance : ≥0,99
• THD : ≤5 %
• Consommation veille : <10 W
• Refroidissement : ventilateur avec contrôle intelligent
• Communication : bus CAN
• Dimensions : 460 × 218 × 84 mm (sans poignée)
• Poids : ≤20 kg
• Température de fonctionnement : −40 °C à +75 °C
• Humidité relative : ≤95 % (sans condensation)
• Altitude : ≤2000 m
• MTBF : 500 000 heures
