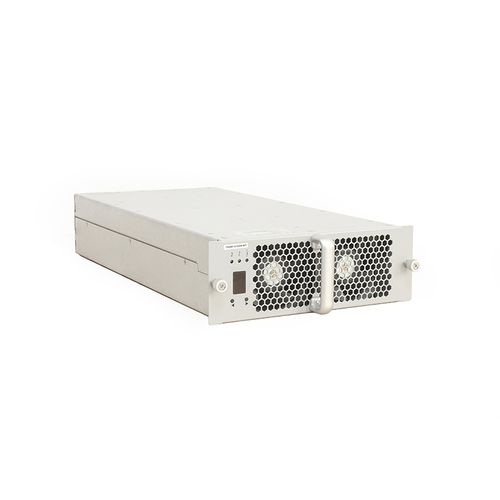

Module de puissance SiC TH20F10025C7E-WT

ACDC

Introduction produit
Le TH20F10025C7E-WT est un module de charge AC/DC conçu pour les bornes de recharge de véhicules électriques (VE). Il fournit une puissance nominale de 20 kW avec une large plage de puissance constante et une plage de tension très étendue, prenant en charge une entrée AC triphasée 274Vac–487Vac. Le module dispose d'un refroidissement intelligent par ventilateur et communique via CAN pour la configuration des paramètres et le contrôle d'état par le contrôleur hôte.

Avantages produit

• Large plage de puissance constante en sortie : 300–1000 Vdc
• Consommation en veille très faible : <10 W
• Distorsion harmonique totale faible : ≤5%
• Large plage de température de fonctionnement : -40℃ à +75℃
• Haute efficacité de conversion : rendement de crête ≥96%

Performances paramétriques (éléments clés)
Entrée AC - Tension d'entrée : Tension nominale 380Vac, triphasé (sans neutre), plage de fonctionnement 274–487Vac
Entrée AC - Fréquence d'entrée : 50±5Hz
Entrée AC - Facteur de puissance : ≥0.99
Entrée AC - Protection surtension : 490±10Vac
Entrée AC - Protection sous-tension : 270±10Vac

Sortie DC - Puissance nominale de sortie : 20 kW
Sortie DC - Plage de tension de sortie : 50–1000 Vdc
Sortie DC - Plage de courant de sortie : 0.5–67 A
Sortie DC - Plage de puissance constante : 20 kW constant lorsque la tension de sortie est 300–1000 Vdc
Sortie DC - Rendement de crête : ≥96%
Sortie DC - Temps de démarrage progressif : 3–8 s
Sortie DC - Protection court-circuit : Protection par retour automatique
Sortie DC - Précision de la régulation de tension : ≤±0.5%
Sortie DC - THD : ≤5%
Sortie DC - Précision de la régulation du courant : ≤±1%
Sortie DC - Déséquilibre de partage de courant : ≤±5%

Caractéristiques produit

• Méthode de refroidissement : Refroidissement par ventilateur
• Consommation en veille : <10 W
• Protocole de communication : CAN
• Réglage d'adresse : Affichage numérique et commandes par touches
• Dimensions du module : 460 × 218 × 84 mm (L × l × H)
• Poids : ≤13 kg
• MTBF : 500 000 heures

Centre de production
TonHe Technology est certifiée ISO9001 et IATF16949. Les installations de production comprennent des lignes SMT entièrement automatiques, impression et inspection de pâte à souder automatiques, lignes d'assemblage à brasage wave, lignes automatiques de revêtement et lignes de vieillissement, permettant une production annuelle élevée et des process de qualité automobile.

Centre de test
Équipé d'une chambre semi-anéchoïque EMC 3 m et d'instruments de test pour émissions rayonnées, immunité et tests d'alimentation/chargeurs, incluant charges électroniques et sources AC Chroma, analyseurs de puissance haute performance, chambres climatiques et systèmes d'essai d'immunité transitoire.

Emballage et expédition
L'emballage suit la documentation produit. Les petites quantités peuvent être envoyées par transport express, les grandes expéditions par voie maritime ou aérienne (conteneur) selon le besoin.

FAQ (produit)

• Protocole de communication : CAN, débit CAN 125 kbps, niveau de tension CAN 5 V.
• Remplissage par résine : Toutes les séries de modules supportent l'encapsulation/remplissage à la colle.
• Méthodes d'installation : Installation horizontale, sur le côté ou inversée ; l'installation inversée peut nécessiter un panneau avant sans poignée.
• Délai de livraison : Échantillons souvent en stock ; pour la production, le délai varie selon la quantité et la personnalisation.
• Services personnalisés : OEM et ODM disponibles (personnalisation plaque signalétique, logo, référence, couleur et forme prise en charge).
• Garantie : Garantie standard de 12 mois à compter de la réception.
• Service après-vente : Options en ligne et sur site selon contrat et conditions.
• Certifications : ISO9001, IATF16949, CE/TÜV référencées.

Caractéristiques / spécifications techniques

• Modèle : TH20F10025C7E-WT
• Marque : TonHe
• Tension d'entrée AC : 274–487Vac (nominal 380Vac triphasé)
• Fréquence d'entrée AC : 50±5Hz
• Facteur de puissance d'entrée : ≥0.99
• Puissance de sortie DC nominale : 20 kW
• Plage de tension de sortie : 50–1000 Vdc
• Plage de courant de sortie : 0.5–67 A
• Plage de puissance constante : 300–1000 Vdc à puissance constante 20 kW
• Rendement de crête : ≥96%
• Consommation en veille : <10 W
• THD : ≤5%
• Précision de régulation de tension : ≤±0.5%
• Précision de régulation de courant : ≤±1%
• Déséquilibre de partage de courant : ≤±5%
• Refroidissement : Refroidissement par ventilateur
• Communication : CAN
• Dimensions (L×l×H) : 460 × 218 × 84 mm
• Poids : ≤13 kg
• Température de fonctionnement : -40℃ à +75℃
• Humidité relative : ≤95% (sans condensation)
• Altitude : ≤2000 m (dérating au-dessus de 2000 m)
• MTBF : 500 000 heures
