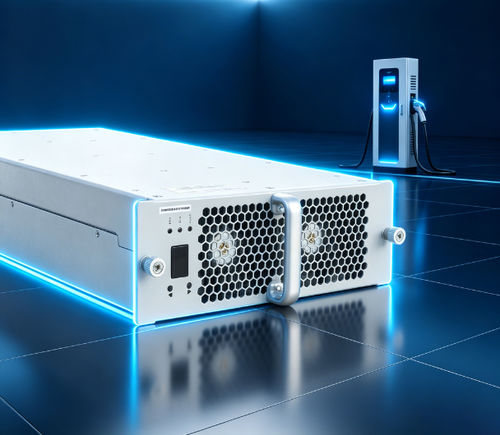

Module de charge EV TH20T10025C7E-WT

pour véhicule électriqueDC

Vue d'ensemble du produit Le TH20T10025C7E-WT est un module de charge à haute efficacité et à haute densité de puissance spécialement développé par Tonhe Technology pour les armoires de batteries mobiles. Il prend en charge le mode d'entrée double AC et DC, combinant la charge de la batterie par le réseau électrique et la charge du véhicule par la batterie. Il répond aux exigences de taille des trois modules unifiés de State Grid. Caractéristiques principales

• Mode à double entrée CA et CC (prend en charge la charge de la batterie par le réseau et la charge du véhicule par la batterie)
• Haut rendement et haute densité de puissance ; rendement de pointe ≥96%
• Conçu pour répondre à la taille du module unifié de State Grid
• Refroidissement par ventilateur ; consommation d'énergie en veille <10W
• Communication : CAN (vitesse de transmission CAN 125kbs ; niveau de tension CAN 5V)
• Affichage sur écran numérique et touches pour les réglages d'adresse/opération

Spécifications électriques (sélectionnées) Modèle : TH20T10025C7E-WT Entrée AC : Tension nominale : 380VAC, triphasé sans ligne centrale ; plage de fonctionnement 274-487VAC Fréquence d'entrée : 50/60±5Hz Facteur de puissance d'entrée : ≥0,99 Protection contre les surtensions d'entrée : 490±10VAC Protection contre les sous-tensions d'entrée : 270±10VAC Sortie DC : Puissance de sortie nominale : 20kW Plage de tension de sortie : 50~1000VDC Plage de courant de sortie : 0.5~67A Puissance de sortie constante : lorsque la sortie est de 300-1000VDC, puissance de sortie constante de 20kW Caractéristiques de la sortie : Rendement de pointe : ≥96% Temps de démarrage progressif : 3~8 s Protection contre les courts-circuits : protection contre le retour en arrière Précision de la régulation de la tension : ≤±0,5% THD : ≤5% Précision de la régulation du courant : ≤±1% Déséquilibre de partage de courant : ≤±5% Mécanique et fiabilité Dimension du module (sans poignée) : 460 × 218 × 84 mm (L × L × H) ; Poids : ≤13 kg ; MTBF : 500 000 heures. Environnement opérationnel Température de fonctionnement : -40 °C à +75 °C ; Humidité relative : ≤95 % (sans condensation) ; Altitude : ≤2000 m (déclassement au-dessus de 2000 m). Capacités de fabrication et d'essai Lignes de production automatisées avec SMT, impression et inspection automatiques de la pâte à braser, soudure à la vague, pulvérisation automatique et détection du vieillissement ; capacité de production annuelle citée comme >500 000 modules de charge. Les capacités d'essai comprennent une chambre CEM semi-anéchoïque de 3 m de classe mondiale, une charge électrique Chroma, une source CA, un analyseur de puissance Yokogawa WT, des multimètres de haute précision, des chambres de température et d'humidité, un système d'essai d'immunité aux transitoires AXOS8 et un laboratoire d'immunité aux transitoires HAEFELY. Informations supplémentaires sur le produit Le produit comprend des courbes caractéristiques tension-courant de sortie pour l'entrée en courant alternatif et l'entrée en courant continu (courbes fournies dans la documentation du produit). Des visuels et des photos de production/essai sont inclus dans la documentation du produit. FAQ (sélectionné, technique)

• Protocole de communication : CAN (125 kbs ; niveau 5 V)
• Remplissage de colle : pris en charge pour la série de modules
• Méthodes d'installation prises en charge : horizontale, latérale ou à l'envers (l'installation à l'envers peut nécessiter un panneau avant sans poignée)
• Garantie : standard 12 mois à compter de la réception de l'expédition

Caractéristiques / Spécifications techniques

• Modèle : TH20T10025C7E-WT
• Brand: Tonhe
• Tension nominale d'entrée CA : 380 VAC (triphasé sans ligne centrale) ; plage de fonctionnement 274-487 VAC
• Fréquence d'entrée : 50/60 ±5 Hz
• Facteur de puissance d'entrée : ≥0,99
• Puissance nominale de sortie CC : 20 kW
• Gamme de tension de sortie : 50-1000 VDC
• Gamme de courant de sortie : 0.5-67 A
• Puissance constante : 20 kW pour une sortie de 300-1000 VDC
• Rendement de pointe : ≥96%
• Démarrage progressif : 3-8 s
• Protection contre les courts-circuits : auto-retour
• Précision de régulation de tension : ≤±0,5%
• THD : ≤5%
• Précision de régulation de courant : ≤±1%
• Déséquilibre de partage de courant : ≤±5%
• Refroidissement : refroidissement par ventilateur
• Consommation en mode veille : <10 W
• Communication : CAN
• Réglage de l'adresse : affichage numérique et touches
• Dimensions (sans poignée) : 460 × 218 × 84 mm
• Poids : ≤13 kg
• MTBF : 500 000 heures
