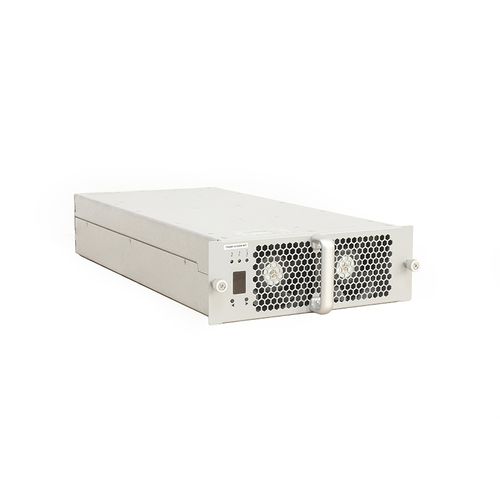

Module de puissance SiC TH20F2010C8E-WT

DCDC

Présentation du produit
Le TH20F2010C8E-WT est un module AC/DC à haute efficacité et forte densité de puissance conçu par Tonhe pour les stations de recharge de véhicules électriques (VE). Il possède une entrée triphasée à quatre conducteurs (triphasé + PE), accepte une plage d'entrée 274–487 VAC et délivre une puissance maximale de 20 kW (plage de puissance constante 100–200 VDC). Le module communique avec la supervision principale via bus CAN pour le réglage des paramètres, la collecte des paramètres de fonctionnement et le contrôle de l'état du module de charge.

Avantages produit

• Large plage de tension d'entrée (AC) : 260~520 Vac
• Plage de régulation de sortie très large (DC) : 10~200 Vdc
• Plage de puissance constante : 100–200 Vdc
• Efficacité élevée : pic ≥ 94 %
• Facteur de puissance élevé : pleine charge ≥ 0,99
• Faible taux d'harmoniques : ≥ la moitié de la charge ≤ 5 %
• Faible consommation en veille : <10 W
• Large plage de température de fonctionnement : -30 ~ +75 ℃
• Technologie de flux numérique : déséquilibre de répartition en parallèle < ±5 %
• Contrôle intelligent du ventilateur : température, tension et courant surveillés pour un pilotage intelligent de la vitesse
• Installation par enfichage rapide : prise en charge du hot-plug
• Fonctions de protection complètes

Fonctions de protection

• Entrée : protection surtension, protection sous-tension, protection contre surcourant d'entrée, protection perte de phase
• Sortie : protection surtension, protection de limitation de courant, protection contre le courant inverse
• Environnement : détection et protection en température

Performances paramétriques
Réf. : TH20F2010C8E-WT
Entrée AC - Tension d'entrée : tension nominale 380 VAC, triphasé sans ligne centrale, plage de fonctionnement 274–487 VAC
Entrée AC - Fréquence d'entrée : 50/60 ±5 Hz
Entrée AC - Facteur de puissance : ≥0,99
Entrée AC - Protection surtension : 490±10 VAC
Entrée AC - Protection sous-tension : 270±10 VAC
Sortie DC - Puissance nominale de sortie : 20 kW
Sortie DC - Plage de tension de sortie : 20–200 VDC
Sortie DC - Plage de courant de sortie : 0,5~200 A
Sortie DC - Plage de puissance constante : à 100–200 VDC, sortie constante 20 kW
Sortie DC - Efficacité maximale : ≥96 %
Sortie DC - Temps de démarrage progressif : 3–8 s
Sortie DC - Protection court-circuit : protection par retrait automatique
Sortie DC - Précision de régulation de tension : ≤±0,5 %
Sortie DC - THD : ≤5 %
Sortie DC - Précision de régulation du courant : ≤±1 %
Sortie DC - Déséquilibre de partage de courant : ≤±5 %
Environnement d'exploitation - Température de fonctionnement : -40 ℃ ~ +75 ℃
Environnement d'exploitation - Humidité relative : ≤95 % sans condensation
Environnement d'exploitation - Altitude : ≤2000 m, diminution de puissance au-dessus de 2000 m
Caractéristiques produit - Méthode de refroidissement : refroidissement par ventilateur
Caractéristiques produit - Consommation en veille : <10 W
Caractéristiques produit - Protocole de communication : CAN (bus CAN pour supervision et contrôle)
Caractéristiques produit - Réglage d'adresse : affichage sur écran numérique, commandes par touches
Caractéristiques produit - Dimensions module (sans poignée) : 460 × 218 × 84 mm (L × l × H)
Caractéristiques produit - Poids : ≤20 kg
Caractéristiques produit - MTBF : 500000 heures

Centre de production
Manufacturé dans des installations certifiées ISO9001 et IATF16949. La production comprend lignes SMT automatiques, impression et inspection de pâte à braser, soudure vague, pulvérisation protectrice, lignes de test vieillissement et plus de 50 procédés de production, avec une capacité annuelle dépassant 500 000 modules de charge.

Centre d'essais
Équipé d'une chambre EMC semi-anéchoïque 3 m de niveau mondial et de bancs d'essais complets incluant charge électrique Chroma, source AC, analyseurs de puissance performants, chambres température/humidité et systèmes de test d'immunité transitoire. Capacité de test pour émissions rayonnées, immunité rayonnée, surtension, EFT, DIPs et essais complets de systèmes de charge.

Certifications
Certifications société et produit : ISO9001, IATF16949 et approbations produit (CE, TUV, etc.), avec références d'exportation vers plusieurs marchés internationaux.

Packaging & Shipping
Informations d'emballage standard et préparation à l'expédition fournies ; produits conditionnés pour le transport international.

FAQ

• Quel est le protocole de communication du module ? — CAN avec un débit de bus CAN de 125 kbps et un niveau de tension CAN de 5 V.
• Les modules acceptent-ils le remplissage par résine/encapsulation ? — Oui, toutes les séries supportent l'encapsulation.
• Quelles sont les méthodes d'installation acceptées ? — Le module peut être installé à l'horizontale, sur la tranche ou tête en bas. L'installation tête en bas nécessite généralement une face avant sans poignée (personnalisation possible).
• Quelle est la durée de la garantie ? — Garantie standard de 12 mois à compter de la réception de la marchandise.
• Un service après-vente est-il assuré ? — Support en ligne et sur site possible selon les termes du contrat ; un schéma de réponse 24h peut être proposé pour les projets.

caractéristiques / spécifications techniques

• Modèle : TH20F2010C8E-WT
• Puissance de sortie nominale : 20 kW
• Plage de tension de sortie : 20–200 VDC
• Plage de courant de sortie : 0,5–200 A
• Plage de puissance constante : 100–200 VDC @ 20 kW
• Efficacité maximale : ≥96 %
• Tension d'entrée (nominale) : 380 VAC triphasé ; plage de fonctionnement 274–487 VAC
• Fréquence d'entrée : 50/60 ±5 Hz
• Facteur de puissance : ≥0,99
• THD : ≤5 %
• Consommation en veille : <10 W
• Température de fonctionnement : -40℃ à +75℃
• Refroidissement : refroidissement par ventilateur
• Dimensions (sans poignée) : 460 × 218 × 84 mm (L × l × H)
• Poids : ≤20 kg
• Communication : bus CAN
• MTBF : 500 000 heures
