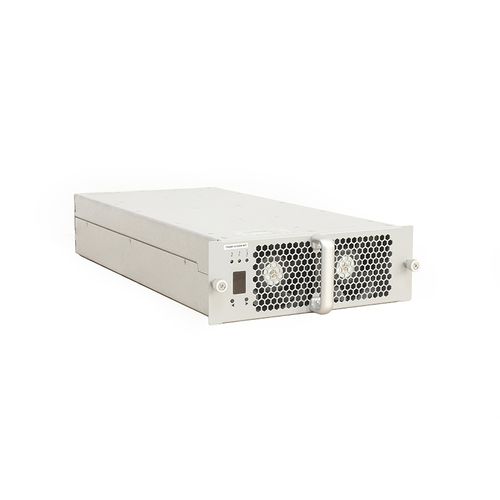

Module de puissance SiC TH20F1210C8E-WT

ACDC

Product Introduction
Le TH20F1210C8E-WT est un module de charge AC/DC de 20 kW conçu pour les bornes de recharge VE. Il accepte une entrée triphasée large (trois phases + PE) 260–520 VAC et fournit une sortie DC nominale de 20 kW avec une plage de régulation en puissance constante à 100–120 V CC. Le module utilise un refroidissement par air intelligent et communique avec le contrôleur principal via CAN bus pour la configuration des paramètres et le contrôle opérationnel.

Product Advantages

• Large plage de tension d'entrée AC : 260–520 VAC
• Plage de sortie DC étendue : 20–120 V CC
• Fonctionnement en puissance constante : 20 kW à 100–120 V CC
• Rendement élevé (valeurs de crête documentées ≥94% / tableau paramétrique ≥96%)
• Facteur de puissance élevé : ≥0,99 en charge nominale
• Distorsion harmonique faible : ≤5% au-dessus de la demi-charge
• Consommation en veille faible : <10 W
• Plage de température de fonctionnement : -40 °C à +75 °C
• Contrôle numérique parallèle pour un déséquilibre de partage de courant <±5%
• Gestion intelligente du ventilateur selon température, tension et courant de sortie
• Compatible hot-plug pour une installation rapide
• Protections complètes : surtension/sous-tension/surintensité/perte de phase en entrée ; surtension/limitation de courant/courant inverse en sortie ; détection/protection de température ; auto-récupération en court-circuit

Parametric Performance (selected key parameters)
Modèle : TH20F1210C8E-WT

Entrée AC : Tension nominale 380 VAC (triphasé), plage de fonctionnement 274–487 VAC ; fréquence 50/60 ±5 Hz ; facteur de puissance ≥0,99 ; protection surtension entrée ≈490±10 VAC ; protection sous-tension entrée ≈270±10 VAC.

Sortie DC : Puissance nominale 20 kW ; plage de tension de sortie 20–120 V CC ; plage de courant 0,5–200 A ; 20 kW constant entre 100–120 V CC ; rendements de crête rapportés ≥94% / ≥96% ; démarrage progressif 3–8 s ; auto-récupération en court-circuit ; précision de régulation de tension ≤±0,5% ; précision de régulation de courant ≤±1% ; THD ≤5% ; déséquilibre de partage ≤±5%.

Operating environment
Température de fonctionnement : -40 °C à +75 °C ; humidité relative ≤95% sans condensation ; altitude ≤2000 m (dérating au-dessus de 2000 m).

Product features
Refroidissement : ventilation intelligente ; consommation en veille <10 W ; communication : CAN bus avec unité principale ; paramétrage/adressage : écran numérique et touches ; prise en charge du hot-plug ; dimensions (sans poignée) : 460 × 218 × 84 mm ; poids ≤20 kg ; MTBF ≈500 000 heures.

Technical specifications

• Modèle : TH20F1210C8E-WT
• Puissance de sortie DC nominale : 20 kW
• Plage tension sortie DC : 20–120 V CC
• Plage courant sortie DC : 0,5–200 A
• Puissance constante : 20 kW à 100–120 V CC
• Tension d'entrée AC nominale : 380 VAC (triphasé) ; fonctionnement 274–487 VAC (supporte 260–520 VAC)
• Fréquence d'entrée : 50/60 ±5 Hz
• Facteur de puissance (charge pleine) : ≥0,99
• THD (au-dessus de la demi-charge) : ≤5%
• Rendement : valeurs de crête ≥94% / tableau paramétrique ≥96%
• Consommation veille : <10 W
• Démarrage progressif : 3–8 s
• Protections : OVP/UVP/OCP/perte de phase en entrée ; OVP/limitation courant/protection inverse en sortie ; détection de température ; auto-récupération en court-circuit
• Refroidissement : ventilateur (contrôle intelligent)
• Communication : CAN bus
• Adressage/UI : affichage numérique avec touches
• Dimensions (sans poignée) : 460 × 218 × 84 mm
• Poids : ≤20 kg
• Température de fonctionnement : -40 °C à +75 °C
• Humidité : ≤95% sans condensation
• Altitude : ≤2000 m (dérating au-dessus)
• MTBF : 500 000 heures
