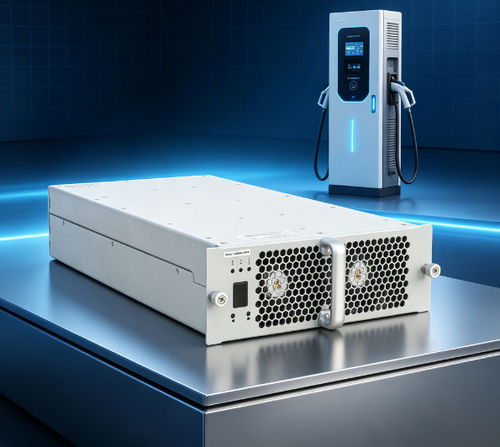

Convertisseur DC/DC intégré TH20F1210C8E-WT

pour chargeurs de véhicules électriquesà sortie variablerefroidi par ventilateur

Présentation du produit
Le TH20F1210C8E-WT est un module d'alimentation de charge DC de 20 kW conçu pour intégration dans des bornes et piles de recharge pour véhicules électriques. Il accepte une large plage d'entrée AC et une large plage de sortie DC avec une bande de puissance constante pour la charge rapide. Le module utilise un refroidissement par ventilateur intelligent et communique avec le contrôleur maître via CAN pour configuration et commande.

Avantages

• Large plage d'entrée AC : 260–520 Vac (triphasé + PE)
• Plage de sortie DC : 20–120 Vdc, fonctionnement en puissance constante 100–120 Vdc
• Puissance de sortie nominale : 20 kW
• Rendement maximal ≥96 % et facteur de puissance ≥0,99
• THD faible ≤5 % et consommation en veille <10 W
• Plage de température de fonctionnement −40 °C à +75 °C
• Contrôle parallèle numérique avec déséquilibre de partage du courant ≤±5 %
• Contrôle intelligent du ventilateur selon température, tension et courant de sortie
• Fonction hot-plug pour remplacement rapide des modules
• Protections complètes : surtension/sous-tension d'entrée, surcourant d'entrée, perte de phase ; surtension en sortie, limitation de courant, protection contre le reflux ; détection et protection par température

Performances paramétriques
Modèle : TH20F1210C8E-WT
Tension d'entrée AC : Tension nominale 380 VAC (triphasé, sans neutre) ; plage de fonctionnement 274–487 VAC
Fréquence d'entrée AC : 50/60 ±5 Hz
Facteur de puissance d'entrée : ≥0,99
Protection surtension d'entrée : 490 ±10 VAC
Protection sous-tension d'entrée : 270 ±10 VAC
Puissance de sortie nominale DC : 20 kW
Plage de tension de sortie DC : 20–120 VDC
Plage de courant de sortie DC : 0,5–200 A
Plage de puissance constante : 100–120 VDC (20 kW dans cette plage)
Rendement maximal : ≥96 %
Temps de démarrage progressif : 3–8 s
Protection court-circuit : auto-reprise / auto-retour
Précision de régulation de tension : ±0,5 % max
Précision de régulation de courant : ±1 % max
Distorsion harmonique totale (THD) : ≤5 % (≥50 % de charge)
Déséquilibre de partage du courant : ≤±5 %
Température de fonctionnement : −40 °C à +75 °C
Humidité relative : ≤95 % (sans condensation)
Altitude : ≤2000 m (dérating au-dessus de 2000 m)
Méthode de refroidissement : Refroidissement par ventilateur avec commande intelligente
Consommation en veille : <10 W
Communication : CAN (adressage via écran digital et touches)
Dimensions (sans poignée) : 460 × 218 × 84 mm (L × l × H)
Poids : ≤20 kg
MTBF : 500 000 heures

Production et essais

• Production : Usine certifiée ISO9001 et IATF16949 avec lignes SMT, impression de pâte automatisée, vague de brasage, revêtement automatique et tests de vieillissement ; capacité annuelle >500 000 modules.
• Laboratoires d'essai : Chambre semi-anéchoïque EMC 3 m ; charge électronique et source AC Chroma ; analyseur de puissance Yokogawa WT1800 ; multimètres Fluke ; chambres température/humidité ; systèmes AXOS8 et bancs d'immunité transitoire.
• Certificats : CE, TUV et autres certifications automobiles/qualité applicables.

FAQ / Informations complémentaires

• Communication : CAN, exemple de baud rate 125 kbps, niveau logique CAN 5 V.
• Encapsulation par résine (potting) : prise en charge pour toutes les versions de modules.
• Installation : orientations prises en charge — horizontal, sur le côté ou tête en bas (installation tête en bas possible avec façade sans poignée — personnalisation requise).
• Garantie : 12 mois standard à compter de la réception.
• Service après-vente : services en ligne et sur site selon contrat ; fabricant propose un schéma de réponse 24 heures selon conditions.

Caractéristiques techniques

• Modèle : TH20F1210C8E-WT
• Puissance de sortie nominale : 20 kW
• Plage de tension de sortie : 20–120 VDC
• Plage de puissance constante : 100–120 VDC (20 kW constant)
• Plage de courant de sortie : 0,5–200 A
• Rendement maximal : ≥96 %
• Tension d'entrée : 380 VAC nominal triphasé ; fonctionnement 274–487 VAC
• Fréquence d'entrée : 50/60 ±5 Hz
• Facteur de puissance : ≥0,99
• Seuils de protection d'entrée : surtension 490 ±10 VAC ; sous-tension 270 ±10 VAC
• THD : ≤5 %
• Précision de régulation de tension : ±0,5 %
• Précision de régulation de courant : ±1 %
• Déséquilibre de partage de courant : ≤±5 %
• Refroidissement : Ventilateur avec contrôle intelligent
• Consommation en veille : <10 W
• Température de fonctionnement : −40 °C à +75 °C
• Humidité relative : ≤95 % (sans condensation)
• Altitude : ≤2000 m (dérating au-delà)
• Dimensions : 460 × 218 × 84 mm (L × l × H) sans poignée
• Poids : ≤20 kg
• MTBF : 500 000 heures
• Communication : Bus CAN ; adressage via écran digital et touches
