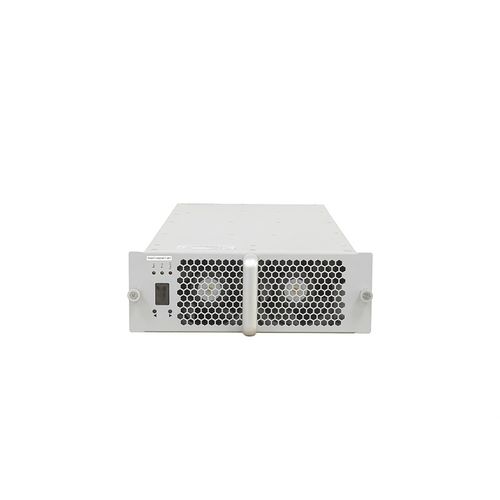

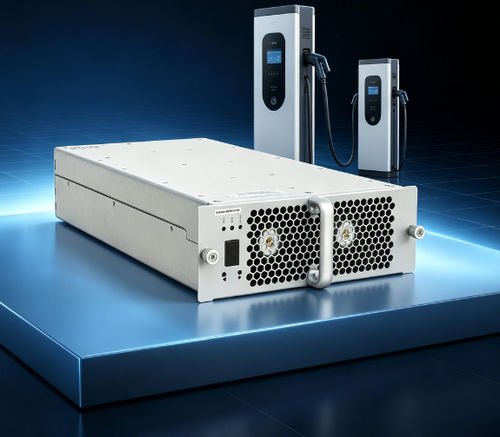

Module de puissance SiC TH20T10025C7E-WTACDC
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Spécifications
- SiC
- Type
- ACDC
- Tension
Min: 274 V
Max: 487 V
Description
Présentation du produit
Le TH20T10025C7E-WT est un module de charge développé par Tonhe Technology pour armoires batteries mobiles. Il prend en charge un mode d'entrée AC et DC dual afin de combiner la charge depuis le réseau et la charge véhicule depuis la batterie, et respecte les dimensions des modules unifiés de State Grid.
Données techniques
Modèle : TH20T10025C7E-WT
Entrée AC
Tension nominale : 380 VAC, triphasé (sans neutre). Plage de fonctionnement : 274–487 VAC
Fréquence d'entrée : 50/60 ±5 Hz
Facteur de puissance : ≥0,99
Protection surtension entrée : 490 ±10 VAC
Protection sous-tension entrée : 270 ±10 VAC
Sortie DC
Puissance de sortie nominale : 20 kW
Plage de tension de sortie : 50–1000 VDC
Plage de courant de sortie : 0,5–67 A
Plage de puissance constante : 300–1000 VDC → sortie constante 20 kW
Caractéristiques de sortie
Rendement maximal : ≥96 %
Temps de démarrage progressif : 3–8 s
Protection court-circuit : protection par auto-retour
Précision de régulation de tension : ≤±0,5 %
Distorsion harmonique totale (THD) : ≤5 %
Précision de régulation du courant : ≤±1 %
Déséquilibre partage de courant : ≤±5 %
Environnement de fonctionnement
Température de fonctionnement : -40℃ à +75℃
Humidité relative : ≤95 % (sans condensation)
Altitude : ≤2000 m (dérating au-dessus de 2000 m)
Caractéristiques produit
Méthode de refroidissement : refroidissement par ventilateur
Consommation en veille : <10 W
Protocole de communication : CAN
Réglage d'adresse : affichage numérique et commandes par touches
Dimensions du module (sans poignée) : 460 × 218 × 84 mm (L × l × H)
Poids : ≤13 kg
MTBF : 500 000 heures
Centre de production et de test
Tonhe Technology est certifiée ISO 9001 et IATF 16949. La production comprend 2 lignes SMT entièrement automatiques, impression et inspection automatiques de pâte à braser, ligne d'assemblage par refusion/brasage en vague, ligne automatisée de revêtement protecteur, lignes de test de vieillissement et équipements de production avancés. La production annuelle dépasse 500 000 modules de charge répartis sur plus de 50 processus de fabrication.
Spécifications
Le TH20T10025C7E-WT est un module de charge développé par Tonhe Technology pour armoires batteries mobiles. Il prend en charge un mode d'entrée AC et DC dual afin de combiner la charge depuis le réseau et la charge véhicule depuis la batterie, et respecte les dimensions des modules unifiés de State Grid.
Données techniques
Modèle : TH20T10025C7E-WT
Entrée AC
Tension nominale : 380 VAC, triphasé (sans neutre). Plage de fonctionnement : 274–487 VAC
Fréquence d'entrée : 50/60 ±5 Hz
Facteur de puissance : ≥0,99
Protection surtension entrée : 490 ±10 VAC
Protection sous-tension entrée : 270 ±10 VAC
Sortie DC
Puissance de sortie nominale : 20 kW
Plage de tension de sortie : 50–1000 VDC
Plage de courant de sortie : 0,5–67 A
Plage de puissance constante : 300–1000 VDC → sortie constante 20 kW
Caractéristiques de sortie
Rendement maximal : ≥96 %
Temps de démarrage progressif : 3–8 s
Protection court-circuit : protection par auto-retour
Précision de régulation de tension : ≤±0,5 %
Distorsion harmonique totale (THD) : ≤5 %
Précision de régulation du courant : ≤±1 %
Déséquilibre partage de courant : ≤±5 %
Environnement de fonctionnement
Température de fonctionnement : -40℃ à +75℃
Humidité relative : ≤95 % (sans condensation)
Altitude : ≤2000 m (dérating au-dessus de 2000 m)
Caractéristiques produit
Méthode de refroidissement : refroidissement par ventilateur
Consommation en veille : <10 W
Protocole de communication : CAN
Réglage d'adresse : affichage numérique et commandes par touches
Dimensions du module (sans poignée) : 460 × 218 × 84 mm (L × l × H)
Poids : ≤13 kg
MTBF : 500 000 heures
Centre de production et de test
Tonhe Technology est certifiée ISO 9001 et IATF 16949. La production comprend 2 lignes SMT entièrement automatiques, impression et inspection automatiques de pâte à braser, ligne d'assemblage par refusion/brasage en vague, ligne automatisée de revêtement protecteur, lignes de test de vieillissement et équipements de production avancés. La production annuelle dépasse 500 000 modules de charge répartis sur plus de 50 processus de fabrication.
Spécifications
- Modèle : TH20T10025C7E-WT
- Marque : Tonhe
- Code douanier : 8504409999
- Tension d'entrée AC : 380 VAC nominal (274–487 VAC en fonctionnement)
- Fréquence d'entrée AC : 50/60 ±5 Hz
- Puissance de sortie DC nominale : 20 kW
- Tension de sortie DC : 50–1000 VDC
- Courant de sortie DC : 0,5–67 A
- Rendement maximal : ≥96 %
- Démarrage progressif : 3–8 s
- Précision de régulation de tension : ≤±0,5 %
- Température de fonctionnement : -40℃ à +75℃
- Humidité : ≤95 % (sans condensation)
- Dimensions : 460 × 218 × 84 mm (L × l × H)
- Poids : ≤13 kg
- MTBF : 500 000 heures
