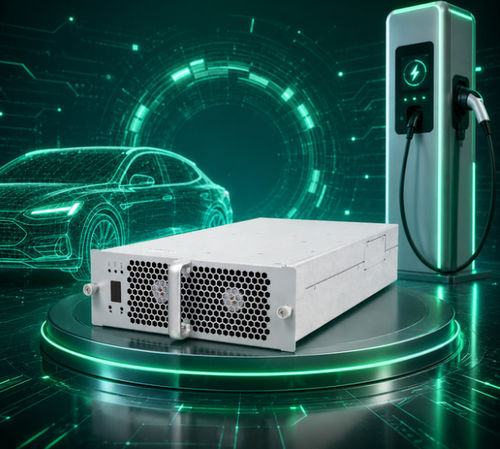

Module de charge EV TH20F2010C8E-WT

pour véhicule électriqueDCDC rapide

Product Brief
Le TH20F2010C8E-WT est un module redresseur AC/DC conçu pour les stations de recharge EV. Il délivre jusqu'à 20 kW, accepte une entrée AC triphasée quatre fils (380 VAC nominal, plage de fonctionnement 274–487 VAC) et une sortie DC de 20–200 VDC. Le module fonctionne en puissance constante sur la plage 100–200 VDC et communique avec le contrôleur principal via CAN pour la configuration, la télémétrie et la gestion d'état.

Product Advantages

• Large plage d'entrée AC : 274–487 VAC (380 VAC nominal, triphasé)
• Large régulation de sortie DC : 20–200 VDC ; puissance constante 100–200 VDC
• Puissance de sortie nominale : 20 kW
• Efficacité crête : ≥96%
• Facteur de puissance d'entrée élevé : ≥0,99 en charge pleine
• Distorsion harmonique faible : THD ≤5% (≥50% charge)
• Consommation en veille faible : <10 W
• Température de fonctionnement large : –40°C à +75°C
• Contrôle numérique parallèle avec déséquilibre de partage de courant ≤±5%
• Contrôle intelligent du ventilateur avec surveillance température/sortie
• Fonction hot‑plug pour installation rapide
• Protections complètes : surtension/sous-tension entrée, sur-courant entrée, perte de phase, surtension sortie, limitation de courant, courant inverse, protection thermique

Key Parameters

• Modèle : TH20F2010C8E-WT
• Puissance de sortie nominale : 20 kW
• Plage de tension de sortie : 20–200 VDC
• Plage de courant de sortie : 0,5–200 A
• Plage puissance constante : 100–200 VDC (20 kW)
• Efficacité crête : ≥96%
• Entrée AC (nominale) : 380 VAC, triphasé ; plage 274–487 VAC
• Fréquence d'entrée : 50/60 Hz ±5%
• Facteur de puissance : ≥0,99
• Surtension d'entrée : 490 ±10 VAC
• Sous-tension d'entrée : 270 ±10 VAC
• Précision régulation tension : ≤±0,5%
• Précision régulation courant : ≤±1%
• THD : ≤5%
• Déséquilibre partage courant : ≤±5%
• Temps de démarrage progressif : 3–8 s
• Court-circuit : protection à réarmement automatique
• Communication : bus CAN

Operating Environment & Mechanical

• Température de fonctionnement : –40°C à +75°C
• Humidité relative : ≤95% (sans condensation)
• Altitude : ≤2000 m (dérating au-delà)
• Refroidissement : refroidissement par ventilateur
• Consommation en veille : <10 W
• Dimensions (sans poignée) : 460 × 218 × 84 mm (L × l × H)
• Poids : ≤20 kg
• MTBF : 500 000 heures

Production & Test Overview
Fabriqué dans des installations certifiées ISO9001 et IATF16949 avec lignes SMT automatisées, vagues de brasage et lignes de vieillissement/tests. Moyens d'essai : chambre semi‑anechoïque EMC 3 m, analyseurs de puissance, chambres température/humidité et systèmes d'essais d'immunité transitoire pour garantir conformité et fiabilité.

Typical Applications

• Modules d'alimentation pour stations de recharge EV (chargeurs rapides, chargeurs DC modulaires)
• Intégrateurs de systèmes de charge et fabricants de stations
• Infrastructures de charge pour flottes et sites commerciaux
