Module de charge EV TH20F2010C8E-WT

pour véhicule électriqueDC

Présentation du produit

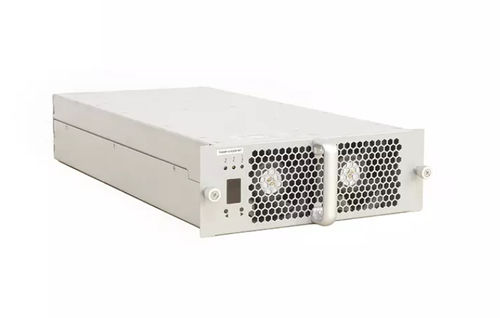

Le TH20F2010C8E-WT est un module AC/DC redresseur pour stations de charge de véhicules électriques. Il accepte une entrée triphasée quatre fils (3P+PE), couvre de larges plages d'entrée AC et délivre jusqu'à 20 kW avec une plage de puissance constante de 100–200 VCC. Le module communique avec la supervision centrale via bus CAN pour configuration, télémétrie et contrôle d'état.

Avantages produit

• Large plage de tension d'entrée AC et protections d'entrée intégrées
• Plage de régulation sortie DC très étendue : 10–200 VCC (usage typique 20–200 VCC)
• Plage de puissance constante : 100–200 VCC (20 kW constants dans cette fenêtre)
• Efficacité en pointe élevée (datasheet ≥96%) et facteur de puissance élevé (≥0,99 en charge)
• Faible distorsion harmonique totale (THD ≤5% à plus de 50% de charge)
• Consommation en veille réduite <10 W et large plage de températures de fonctionnement
• Partage de courant numérique en parallèle (déséquilibre ≤±5%) et prise en charge du hot‑plug
• Contrôle intelligent du ventilateur pour gestion thermique

Fonctions de protection

• Protection surtension et sous‑tension à l'entrée
• Protection surcourant d'entrée et détection perte de phase
• Protection surtension de sortie et limitation de courant de sortie
• Protection contre le courant inverse et protection auto‑récupérante en cas de court‑circuit
• Détection de température ambiante et protection thermique

Performances paramétriques (extrait)

• Modèle : TH20F2010C8E-WT
• Entrée CA : 380 VAC nominal (3 phases, sans neutre) ; plage d'utilisation ≈ 274–487 VAC ; fonctionnement large possible 260–520 VAC
• Fréquence : 50/60 ±5 Hz
• Facteur de puissance d'entrée : ≥0,99 (charge complète)
• Seuils de protection d'entrée : surtension ≈490 ±10 VAC ; sous‑tension ≈270 ±10 VAC
• Puissance de sortie nominale : 20 kW
• Plage de tension sortie : typ. 10–200 VCC (tableaux techniques 20–200 VCC)
• Courant de sortie : 0,5–200 A
• Plage puissance constante : 100–200 VCC pour 20 kW constants
• Efficacité de pointe : ≥96% (fiche technique)
• Soft‑start : 3–8 s ; court‑circuit : protection avec rétablissement automatique
• Précision régulation tension : ≤±0,5% ; régulation courant : ≤±1%
• THD : ≤5% (à >50% charge) ; déséquilibre de partage courant ≤±5%
• Température de fonctionnement : -40 °C à +75 °C ; humidité ≤95% sans condensation
• Altitude : ≤2000 m (derating au‑delà)
• Refroidissement : ventilation forcée ; consommation veille <10 W
• Communication : bus CAN ; paramètres via écran digital et touches
• Dimensions (sans poignée) : 460 × 218 × 84 mm ; poids ≤20 kg ; MTBF ≈500 000 h

Production & essais
Fabrication dans des ateliers Tonhe certifiés ISO9001 et IATF16949. Lignes SMT automatisées, assemblage automatique et bancs de vieillissement. Laboratoire de tests incluant chambre semi‑anéchoïque EMC et systèmes complets de validation électrique et environnementale pour modules chargeurs.

Certifications & export
Références de certification : ISO9001, IATF16949, et approbations produit habituelles (CE/TÜV selon marchés). Exportations vers plusieurs marchés internationaux, sous réserve des exigences locales.

Emballage & expédition
Emballage standard d'usine ; expédition par express pour échantillons et air/mer pour commandes volumineuses. Délais variables selon quantité et personnalisation.

FAQ (résumé)

• Protocole de communication : bus CAN (ex. 125 kb/s, logique 5 V)
• Potting : la série accepte le remplissage adhésif si demandé
• Modes d'installation : horizontal, vertical ou inversé selon l'armoire
• Délais : variables selon quantité et personnalisation
• Garantie : 12 mois standard après réception (sous conditions)

Spécifications techniques

• Modèle : TH20F2010C8E-WT
• Puissance de sortie : 20 kW
• Régulation tension sortie : 10–200 VCC (20–200 VCC documentés)
• Plage puissance constante : 100–200 VCC
• Courant sortie : 0,5–200 A
• Efficacité pic : ≥96%
• Facteur de puissance : ≥0,99
• THD : ≤5%
• Consommation veille : <10 W
• Entrée CA : 380 VAC nominal (3 phases) ; ≈274–487 VAC
• Fréquence : 50/60 ±5 Hz
• Refroidissement : par ventilateur
• Dimensions : 460 × 218 × 84 mm
• Poids : ≤20 kg
• Température de fonctionnement : -40 °C à +75 °C
