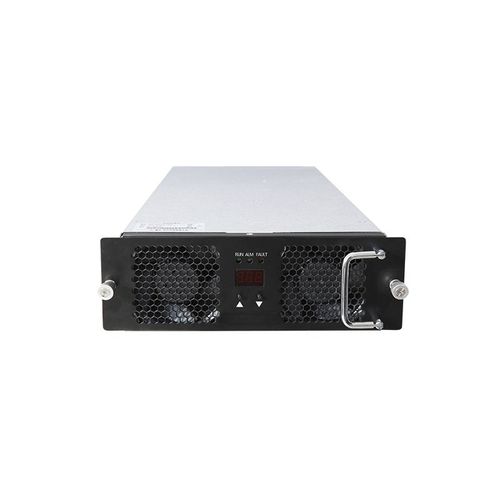

Module de puissance SiC TH20GT7550C7-WT

BiDi ACDC

Présentation produit
Le TH20GT7550C7-WT est un module de charge/décharge AC/DC bidirectionnel destiné aux applications vehicle-to-grid (V2G). Il fournit une puissance de sortie nominale de 20 kW, prend en charge le fonctionnement en puissance constante côté DC dans la plage 500–750 VDC et accepte une entrée AC triphasée quatre fils (triphasé + PE). Le module utilise un refroidissement intelligent par ventilation et communique avec le contrôleur principal via bus CAN pour la configuration et le contrôle opérationnel.

Vue d'ensemble
Conçu pour une intégration dans des bornes de charge EV commerciales et des stations V2G, le module assure une efficacité élevée en modes AC→DC et DC→AC, une régulation précise de la tension et du courant, un réglage d'adresse numérique avec affichage et commandes locales, ainsi qu'une faible consommation en veille adaptée aux systèmes interactifs réseau.

Côté AC
Plage de tension : 323 VAC – 456 VAC
Fréquence : 50/60 Hz
Protection surtension : >456 VAC
Protection sous-tension : <323 VAC
Efficacité AC→DC : ≥95%

Côté DC
Puissance de sortie nominale : 20 kW
Plage de tension opérationnelle : 200–750 VDC
Plage de courant : 1–40 A
Plage puissance constante : 500–750 VDC
Efficacité DC→AC : ≥95%
Précision régulation tension : ≤±0.5%
THD : ≤5%
Précision régulation courant : ≤1%

Environnement de fonctionnement
Température de fonctionnement : -30 °C à 65 °C
Humidité relative : ≤95% (sans condensation)
Altitude : ≤2000 m (dérating au-delà de 2000 m)

Caractéristiques du produit

• Refroidissement : ventilation par ventilateur
• Consommation en veille : <10 W
• Communication : bus CAN (débit typique 125 kbps ; niveau CAN 5 V)
• Réglage d'adresse et affichage : écran numérique avec boutons
• Dimensions (P×L×H) : 460 mm × 218 mm × 84 mm
• Poids : ≤11 kg
• MTBF : 500 000 heures
• Possibilité d'encapsulation (potting) sur demande

Production & Test
Fabrication sur lignes SMT automatisées avec assemblage final, débogage et vérification en vieillissement. Les installations du fournisseur incluent des laboratoires EMC et d'immunité transitoire ainsi que des bancs d'essai électriques pour valider les modules selon les normes industrielles.

FAQ sélectionnées (liées au produit)

• Protocole de communication : CAN (débit typique 125 kbps ; niveau CAN 5 V).
• Encapsulation : les modules peuvent être fournis avec potting si nécessaire.
• Orientation d'installation : peut être monté horizontalement, verticalement ou inversé ; pour un montage non standard ou des modifications de face avant, contacter le fournisseur pour personnalisation.
• Garantie : garantie standard de 12 mois à compter de la réception de l'expédition.

Spécifications techniques

• Modèle : TH20GT7550C7-WT
• Marque : Tonhe
• Code SH : 850440
• Plage tension AC : 323 VAC – 456 VAC
• Fréquence AC : 50/60 Hz
• Protection surtension : >456 VAC
• Protection sous-tension : <323 VAC
• Efficacité AC→DC : ≥95%
• Puissance nominale DC : 20 kW
• Plage tension DC : 200–750 VDC
• Plage courant DC : 1–40 A
• Plage puissance constante DC : 500–750 VDC
• Efficacité DC→AC : ≥95%
• Précision régulation tension : ≤±0.5%
• THD : ≤5%
• Précision régulation courant : ≤1%
• Température de fonctionnement : -30 °C à 65 °C
• Humidité relative : ≤95% (sans condensation)
• Altitude : ≤2000 m (dérating au-delà de 2000 m)
• Refroidissement : ventilation
• Consommation veille : <10 W
• Communication : bus CAN
• Affichage/réglage : écran numérique et boutons
• Dimensions (P×L×H) : 460 mm × 218 mm × 84 mm
• Poids : ≤11 kg
• MTBF : 500 000 heures
