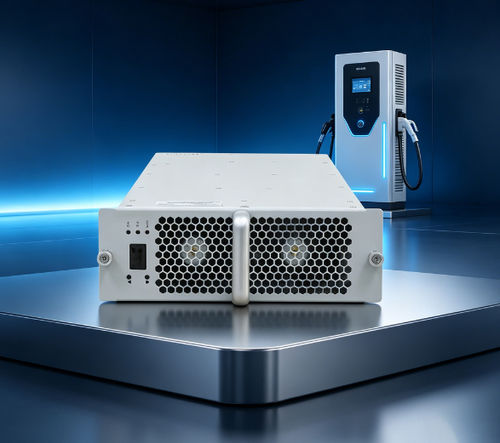

Module de puissance numérique TH20F10025C7E-WT

pour la recharge de véhicules électriquesACDC

Introduction du produit
Le TH20F10025C7E-WT est un module de charge AC/DC conçu pour les bornes de recharge VE. Il fournit une puissance nominale de 20 kW, un large domaine de puissance constante (300–1000 VDC) et prend en charge l'entrée triphasée 274 Vac à 487 Vac. Le module utilise une gestion thermique par refroidissement par air intelligent et communique avec le contrôleur principal via bus CAN pour la configuration des paramètres et le contrôle d'état.

Avantages du produit

• Large plage de puissance constante : 300–1000 VDC
• Consommation en veille très faible : <10 W
• Faible distorsion harmonique totale (THD) : ≤5%
• Large plage de température de fonctionnement : -40℃ à +75℃
• Rendement de pointe élevé : ≥96%

Performances paramétriques
Entrée CA :
- Tension nominale : 380 Vac, triphasé (sans neutre) ; plage de fonctionnement 274–487 Vac
- Fréquence : 50 ±5 Hz
- Facteur de puissance d'entrée : ≥0,99
- Protection surtension entrée : 490 ±10 Vac
- Protection sous-tension entrée : 270 ±10 Vac

Sortie CC :
- Puissance de sortie nominale : 20 kW
- Plage de tension de sortie : 50–1000 VDC
- Plage de courant de sortie : 0,5–67 A
- Plage de puissance constante : 20 kW maintenus pour Vout 300–1000 VDC
- Rendement de pointe : ≥96%
- Temps de démarrage progressif : 3–8 s
- Protection court-circuit : auto-repli / réarmement automatique
- Précision de régulation de tension : ≤±0,5%
- THD : ≤5%
- Précision de régulation de courant : ≤±1%
- Déséquilibre de partage de courant : ≤±5%

Conditions d'utilisation
- Température de fonctionnement : -40℃ à +75℃
- Humidité relative : ≤95% (sans condensation)
- Altitude : ≤2000 m (derating au-dessus de 2000 m)

Caractéristiques du produit
- Méthode de refroidissement : refroidissement par ventilateur (contrôle intelligent)
- Consommation en veille : <10 W
- Protocole de communication : CAN (vitesse typique 125 kbps, niveau 5 V)
- Réglage/adressage : écran digital et commande par touches
- Dimensions : 460 × 218 × 84 mm (L × l × H)
- Poids : ≤13 kg
- MTBF : 500 000 heures

Remarques techniques supplémentaires
- Caractéristique de sortie : 20 kW constants sur la plage 300–1000 VDC
- Courant de sortie 0,5–67 A pour différents besoins véhicules
- Protections : démarrage progressif 3–8 s, régulation précise tension/courant, reprise automatique après court-circuit

Fabrication et capacité d'essai
TonHe Technology détient les certifications ISO9001 et IATF16949. Les installations comprennent lignes SMT automatiques, impression et inspection de pâte à braser, brasage par vague, pulvérisation de vernis et lignes de vieillissement/essais. La capacité annuelle dépasse 500 000 modules de charge sur plus de 50 procédés de production.

Centre de test
Laboratoires et équipements : laboratoire EMC certifié CNAS avec chambre semi-anéchoïque 3 m, bancs de charge Chroma, sources CA, analyseurs de puissance Yokogawa WT1800, chambres environnementales (température et humidité) et systèmes de test d'immunité transitoire AXOS8.

FAQ / Détails pratiques

• Communication : CAN ; vitesse typique 125 kbps ; niveau CAN 5 V.
• Remplissage par résine : la série supporte l'encapsulation.
• Installation : montage horizontal, sur le côté ou inversé ; montage inversé possible avec panneau avant sans poignée sur demande.
• Personnalisation : OEM/ODM disponibles ; plaque signalétique configurable (nom entreprise, logo, modèle) ; couleur et forme personnalisables.
• Garantie : 12 mois standard à compter de la réception de la marchandise.

Caractéristiques techniques

• Modèle : TH20F10025C7E-WT
• Marque : TonHe
• Puissance de sortie nominale : 20 kW
• Plage de tension de sortie : 50–1000 VDC (puissance constante 300–1000 VDC)
• Plage de courant de sortie : 0,5–67 A
• Rendement maximal : ≥96%
• Consommation en veille : <10 W
• THD : ≤5%
• Température de fonctionnement : -40℃ à +75℃
• Refroidissement : ventilation par ventilateur
• Communication : CAN
• Dimensions (L×l×H) : 460 × 218 × 84 mm
• Poids : ≤13 kg
• MTBF : 500 000 heures
