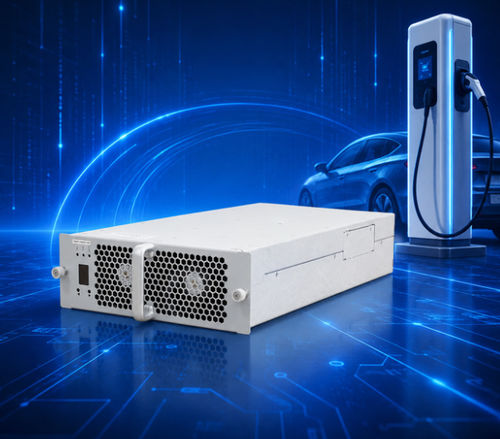

Module de puissance pour la recharge de véhicules électriques TH20F10025C7E-WT

ACDC

Présentation du produit
Le TH20F10025C7E-WT est un module d'alimentation AC/DC de charge rapide 20 kW pour bornes de recharge VE, conçu pour une haute efficacité, une forte densité de puissance et une large plage de puissance constante. Prend en charge une entrée triphasée 274–487 Vac et fournit une puissance nominale de 20 kW avec plage de puissance constante de 300 à 1000 Vdc. Dissipation par ventilation assistée et communication CAN pour configuration des paramètres et contrôle d'état.

Avantages produit

• Large plage de puissance constante : 300–1000 VDC
• Consommation en veille très faible : <10 W
• Faible distorsion harmonique : ≤5%
• Large plage de température de fonctionnement : -40℃ à +75℃
• Efficacité maximale élevée : ≥96%

Entrée AC
Tension nominale : 380 Vac (triphasé), plage de fonctionnement 274–487 Vac. Fréquence : 50 ±5 Hz. Facteur de puissance ≥0.99. Protections surtension/sous-tension d'entrée : 490±10 Vac / 270±10 Vac.

Sortie DC
Puissance de sortie nominale : 20 kW. Plage de tension de sortie : 50–1000 Vdc. Plage de courant de sortie : 0,5–67 A. Puissance constante de 20 kW entre 300–1000 Vdc. Rendement maximal ≥96%. Temps de démarrage progressif : 3–8 s. Protections : auto-récupération en court-circuit, précision régulation tension ≤±0,5%, courant ≤±1%, déséquilibre partage courant ≤±5%, THD ≤5%.

Environnement de fonctionnement
Température de fonctionnement : -40℃ à +75℃. Humidité relative ≤95% (sans condensation). Altitude ≤2000 m (dérating au-dessus de 2000 m).

Caractéristiques du produit
Refroidissement : ventilation par ventilateur. Consommation en veille <10 W. Communication : CAN (125 kbps, 5 V). Réglage d'adresse via écran et touches. Dimensions : 460 × 218 × 84 mm (L×l×H). Poids ≤13 kg. MTBF : 500 000 heures. Supporte encapsulage époxy et plusieurs orientations d'installation (horizontale, verticale, inversée ; inversion possible avec façade avant personnalisée).

Production & Tests
Fabrication sous systèmes qualité ISO9001 et IATF16949. Lignes de production : SMT, impression et inspection automatique de pâte à braser, vague, assemblage automatisé ; capacité annuelle >500 000 modules. Centre d'essais avec laboratoire EMC certifié CNAS, chambre semi-anéchoïque 3 m et équipement de test avancé. Certifications : CE, TUV, etc.

Caractéristiques techniques

• Modèle : TH20F10025C7E-WT
• Marque : TonHe
• Puissance nominale : 20 kW
• Plage tension de sortie : 50–1000 Vdc (300–1000 Vdc puissance constante 20 kW)
• Plage courant de sortie : 0,5–67 A
• Tension d'entrée : 380 Vac nominal (274–487 Vac)
• Fréquence d'entrée : 50 ±5 Hz
• Facteur de puissance : ≥0,99
• Rendement maximal : ≥96%
• THD : ≤5%
• Consommation veille : <10 W
• Température de fonctionnement : -40℃ à +75℃
• Refroidissement : Ventilateur
• Dimensions : 460 × 218 × 84 mm
• Poids : ≤13 kg
• MTBF : 500 000 heures
• Communication : CAN (125 kbps, 5 V)
