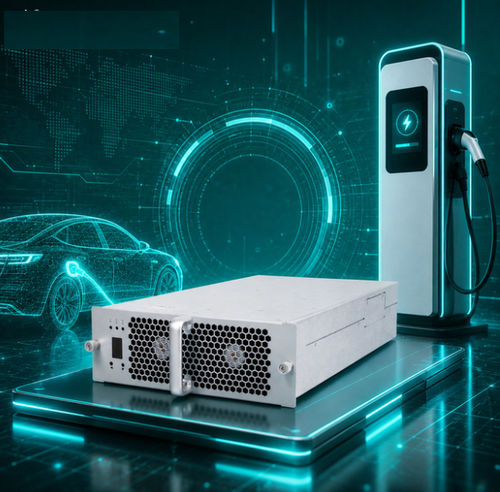

Module de charge pour véhicule électrique TH20F10025C7E-WT

DC

Présentation du produit
Le TH20F10025C7E-WT est un module d'alimentation AC/DC de charge rapide de 20 kW conçu pour les stations de recharge VE. Il offre une puissance constante sur une large plage de sortie, une forte densité de puissance et une gestion thermique par refroidissement par air intelligent. Le module accepte une entrée AC triphasée quatre fils (274–487 Vac) et fournit une puissance de sortie nominale de 20 kW avec une plage de puissance constante de 300 à 1000 Vcc. La communication avec le contrôleur de station se fait via bus CAN pour la configuration des paramètres et le contrôle de fonctionnement.

Avantages du produit

• Large plage de puissance constante : 300–1000 Vcc
• Consommation électrique en veille ultra-faible : <10 W
• Distorsion harmonique totale faible : ≤5%
• Plage de température de fonctionnement étendue : -40℃ à +75℃
• Efficacité de conversion élevée : rendement pic ≥96%

Performances / Données clés
Model No. : TH20F10025C7E-WT
Entrée AC - Tension : 380 Vac nominal, triphasé (plage 274–487 Vac)
Entrée AC - Fréquence : 50±5 Hz
Entrée AC - Facteur de puissance : ≥0.99
Entrée AC - Protection surtension : 490±10 Vac
Entrée AC - Protection sous-tension : 270±10 Vac
Sortie DC - Puissance de sortie nominale : 20 kW
Sortie DC - Plage de tension : 50–1000 Vcc
Sortie DC - Plage de courant : 0.5–67 A
Sortie DC - Plage de puissance constante : 300–1000 Vcc (constante 20 kW)
Sortie DC - Rendement pic : ≥96%
Sortie DC - Temps de démarrage progressif : 3–8 s
Sortie DC - Protection court-circuit : protection par auto-retour
Sortie DC - Précision de régulation de tension : ≤±0.5%
Sortie DC - THD : ≤5%
Sortie DC - Précision de régulation de courant : ≤±1%
Sortie DC - Déséquilibre de partage de courant : ≤±5%
Environnement d'exploitation - Température de travail : -40℃ à +75℃
Environnement d'exploitation - Humidité relative : ≤95% (sans condensation)
Environnement d'exploitation - Altitude : ≤2000 m (dérating au-dessus de 2000 m)

Fonctionnalités / Informations supplémentaires

• Méthode de refroidissement : refroidissement par ventilateur
• Consommation en veille : <10 W
• Protocole de communication : CAN (baud 125 kbs, niveau 5 V)
• Réglage d'adresse / UI : écran numérique et boutons
• Dimensions du module (L×l×H) : 460 × 218 × 84 mm
• Poids : ≤13 kg
• MTBF : 500 000 heures
• Installation : horizontal, posé sur le côté ou à l'envers (à l'envers peut nécessiter personnalisation de la face avant)
• Prise en charge du moulage/encapsulation et personnalisation OEM/ODM

Caractéristiques / spécifications techniques

• Model No. : TH20F10025C7E-WT
• Marque : TonHe
• Puissance de sortie nominale : 20 kW
• Plage de tension de sortie : 50–1000 Vcc
• Plage de puissance constante : 300–1000 Vcc (constante 20 kW)
• Plage de courant de sortie : 0.5–67 A
• Rendement pic : ≥96%
• Consommation en veille : <10 W
• THD : ≤5%
• Température de fonctionnement : -40℃ à +75℃
• Communication : CAN
• Dimensions : 460 × 218 × 84 mm
• Poids : ≤13 kg
• MTBF : 500 000 heures
