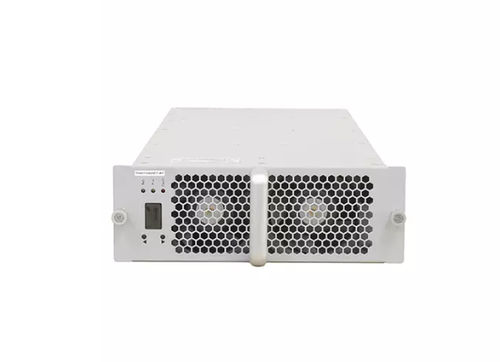

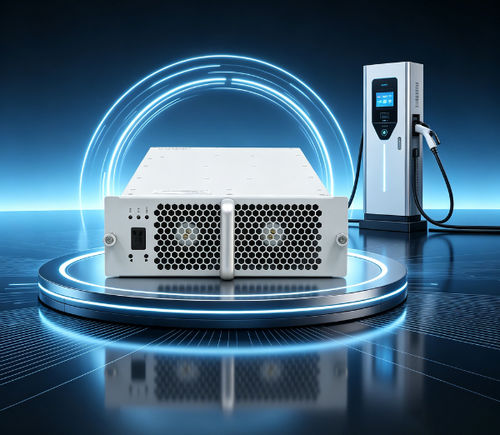

Module de charge pour véhicule électrique TH20T10025C7E-WT

EVDC

Introduction du produitTH20T10025C7E-WT est un module de charge à haute efficacité et haute densité de puissance développé par Tonhe Technology pour armoires de batteries mobiles. Le produit prend en charge le mode d'entrée double AC et DC, combinant la charge de batterie depuis le réseau et la charge du véhicule depuis la batterie. Il respecte les dimensions du format trois modules unifiés de State Grid.

Présentation

• Mode d'entrée double : AC et DC
• Conçu pour armoires de batteries mobiles
• Densité de puissance élevée et haut rendement; format conforme State Grid (trois modules unifiés)

Données techniquesNuméro de modèle : TH20T10025C7E-WT
Entrée AC - Tension d'entrée : Tension nominale 380VAC, triphasé sans neutre, plage de fonctionnement 274–487VAC
Entrée AC - Fréquence : 50/60 ±5Hz
Entrée AC - Facteur de puissance : ≥0,99
Entrée AC - Protection surtension : 490 ±10VAC
Entrée AC - Protection sous-tension : 270 ±10VAC
Sortie DC - Puissance de sortie nominale : 20kW
Sortie DC - Plage de tension de sortie : 50–1000VDC
Sortie DC - Plage de courant de sortie : 0,5–67A
Sortie DC - Plage de puissance constante : 300–1000VDC sortie constante 20kW

Caractéristiques de sortieEfficacité de pointe : ≥96%
Temps d'amorçage doux : 3–8 s
Protection contre les courts-circuits : protection à récupération automatique
Précision de la régulation de tension : ≤ ±0,5%
THD : ≤5%
Précision de la régulation du courant : ≤ ±1%
Déséquilibre de partage de courant : ≤ ±5%

Environnement de fonctionnementTempérature de fonctionnement : -40℃ à +75℃
Humidité relative : ≤95% (sans condensation)
Altitude : ≤2000 m (réduction au-dessus de 2000 m)

Caractéristiques produitMéthode de refroidissement : refroidissement par ventilateur
Consommation en veille : <10 W
Protocole de communication : CAN (débit 125 kbps, niveau physique 5 V)
Réglage d'adresse : affichage numérique et commandes par touches
Dimensions du module (sans poignée) : 460 × 218 × 84 mm (L × W × H)
Poids : ≤13 kg
MTBF : 500 000 heures

Fabrication et essaisLignes de production automatisées et processus complet de fabrication/test pour modules de charge EV intelligents. Développement et production utilisant SMT, impression automatique de pâte à braser, brasage par vague, encapsulage et tests de vieillissement. Laboratoire EMC et équipements de test disponibles, incluant chambre semi-anéchoïque et analyseurs de puissance pour essais de chargeurs.

GarantieGarantie standard : 12 mois à partir de la réception de la livraison.

Caractéristiques techniques

• Modèle : TH20T10025C7E-WT
• Marque : Tonhe
• Puissance de sortie nominale : 20 kW
• Plage tension sortie : 50–1000 VDC
• Plage courant sortie : 0,5–67 A
• Efficacité maximale : ≥96%
• Tension d'entrée (AC) : 380 VAC nominal, triphasé, plage 274–487 VAC
• Fréquence d'entrée : 50/60 ±5 Hz
• Facteur de puissance : ≥0,99
• Précision régulation tension : ≤ ±0,5%
• Précision régulation courant : ≤ ±1%
• THD : ≤5%
• Refroidissement : par ventilateur
• Consommation en veille : < 10 W
• Dimensions (L×W×H) : 460 × 218 × 84 mm (sans poignée)
• Poids : ≤13 kg
• MTBF : 500 000 heures
• Température de fonctionnement : -40℃ à +75℃
• Humidité relative : ≤95% (sans condensation)
• Altitude : ≤2000 m (réduction au-dessus de 2000 m)
• Communication : CAN (125 kbps, 5 V)
