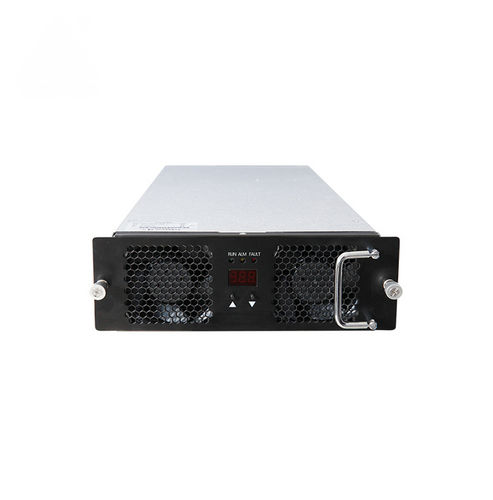

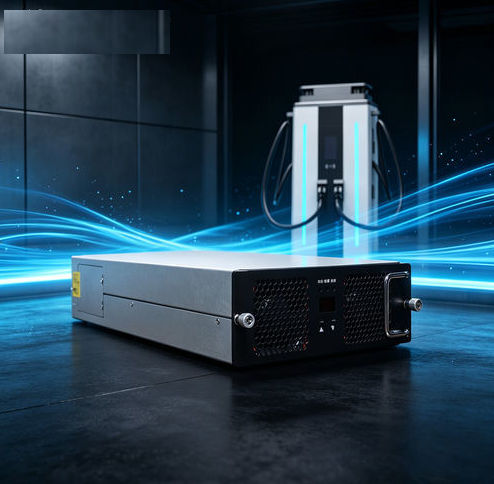

Module de charge pour véhicule électrique TH20GT7550C7-WT

EVDC

Introduction du produit Le module de charge et de décharge TH20GT7550C7-WT est un module AC/DC bidirectionnel développé par Tonhe Technology pour l'interaction entre les véhicules électriques et le réseau électrique (V2G). Le module adopte un mode de dissipation thermique intelligent par refroidissement par air. Le produit prend en charge l'entrée AC 323Vac~456Vac (tension de ligne) du système triphasé à quatre fils (triphasé + PE), la puissance de sortie nominale 20kW, la plage de puissance constante DC 500~750Vdc pour la charge et la décharge. Le module communique avec le moniteur principal via le bus CAN pour réaliser le réglage des paramètres du module et contrôler l'état de fonctionnement du module. Aperçu technique (CA / CC) Côté CA : Plage de tension : 323VAC~456VAC Côté AC : Gamme de fréquence : 50/60Hz Côté AC : Protection contre les surtensions : >456VAC Côté AC : Protection contre les sous-tensions : <323VAC Côté AC : Efficacité (en avant, AC→DC) : ≥95% Côté DC : Puissance de sortie nominale : 20KW Côté DC : Gamme de tension : 200-750VDC Côté DC : Gamme de courant : 1-40A Côté DC : Plage de puissance constante : 500-750VDC Côté DC : Efficacité (inverse, DC→AC) : ≥95% Côté DC : Précision de la régulation de tension : ≤±0.5% Côté DC : THD : ≤5% Côté DC : Précision de la régulation du courant : ≤1% Environnement de fonctionnement : Température de fonctionnement : -30℃ à 65℃ Environnement de fonctionnement : Humidité relative : ≤95% (sans condensation) Environnement de fonctionnement : Altitude : ≤2000m (déclassement au-dessus de 2000m) Caractéristiques du produit

• Méthode de refroidissement : Refroidissement par ventilateur (refroidissement par air intelligent)
• Consommation d'énergie en mode veille : <10W
• Protocole de communication : CAN (communication par bus CAN pour le réglage des paramètres et le contrôle)
• Réglage de l'adresse : Affichage sur écran numérique et commande par bouton
• Dimensions compactes : 460 mm × 218 mm × 84 mm (D × L × H)
• Poids léger : ≤11 kg
• Fiabilité élevée : MTBF 500 000 heures

Capacités de fabrication et d'essai Production automatisée de modules de charge pour VE intelligents avec lignes d'assemblage SMT complètes, impression et inspection automatiques de la pâte à braser, soudure à la vague, ligne de pulvérisation de protection et ligne de détection du vieillissement. La capacité de production annuelle de modules de charge dépasse les 500 000 unités. L'entreprise est certifiée ISO9001 et IATF16949 pour la gestion de la qualité. Le centre d'essai comprend des installations et des équipements de classe mondiale en matière de CEM et d'immunité aux transitoires, qui permettent de tester l'ensemble des modules de charge. FAQ (sélectionné)

• Q : Quel est le protocole de communication du module ? R : CAN ; vitesse de transmission CAN de 125 kb/s ; niveau de tension CAN de 5 V.
• Q : Les modules sont-ils compatibles avec le remplissage à la colle ? R : Oui, tous les modules de la série prennent en charge le remplissage à la colle.
• Q : Quelles sont les méthodes d'installation prises en charge ? R : Le module de charge peut être installé horizontalement, sur le côté ou à l'envers.
• Q : Comment les expéditions sont-elles traitées ? R : Pour les petites commandes, les marchandises peuvent être expédiées par courrier express (FedEx, DHL, UPS). Pour les gros envois, le transport se fait par voie maritime ou aérienne dans des conteneurs.
• Q : Quels sont les délais de livraison habituels ? R : Pour les petites commandes/échantillons : échantillons en stock ; pour les commandes de production, généralement environ 7 jours pour des lots d'au moins 10 pièces ; les commandes plus importantes ou personnalisées peuvent nécessiter environ 35 jours pour coordonner la production.
• Q : Quelles sont les conditions de paiement ? R : Les conditions standard sont 100% T/T à l'avance ; les options négociables pour une coopération établie comprennent 50% d'avance / 50% avant la livraison ou 30% d'avance / 70% lorsque les marchandises sont prêtes.
• Q : Des services de personnalisation sont-ils disponibles ? R : Des solutions OEM et ODM sont disponibles, y compris la personnalisation de la plaque signalétique (nom de l'entreprise, logo, numéro de modèle), de la couleur et de la forme selon les exigences du client.
• Q : Quelle est la garantie ? R : La garantie standard est de 12 mois à compter de la réception de l'expédition.
• Q : Service après-vente ? R : Le service après-vente peut être assuré en ligne ou sur site en fonction du contrat et des conditions ; un système de réponse 24 heures sur 24 est proposé pour l'assistance.
• Q : Certifications et marchés ? R : L'entreprise est certifiée ISO9001 et IATF16949 ; les produits sont certifiés CE, TUV et autres et ont été exportés dans de nombreux pays.

caractéristiques / spécifications techniques

• Modèle : TH20GT7550C7-WT
• Marque : Tonhe
• Code / Article : 850440
• Gamme de tension CA : 323VAC ~ 456VAC
• Fréquence CA : 50/60Hz
• Protection contre les surtensions CA : >456VAC
• Protection contre les sous-tensions CA : <323VAC
• AC→ Rendement CC : ≥95%
• Puissance de sortie nominale CC : 20 kW
• Tension CC : 200-750 VCC
• Taille du courant CC : 1-40 A
• Gamme de puissance constante CC : 500-750 VDC
• Efficacité DC→AC : ≥95%
• Précision de régulation de tension : ≤±0.5%
• THD : ≤5%
• Précision de régulation du courant : ≤1%
• Température de fonctionnement : -30℃ à 65℃
• Humidité relative : ≤95% (pas de condensation)
• Altitude : ≤2000 m (déclassement au-dessus de 2000 m)
• Méthode de refroidissement : Refroidissement par ventilateur (refroidissement par air intelligent)
• Consommation d'énergie en mode veille : <10 W
• Protocole de communication : CAN (125 kb/s, niveau 5 V)
• Configuration et affichage de l'adresse : Écran numérique et boutons
• Dimensions (D×L×H) : 460 mm × 218 mm × 84 mm
• Poids : ≤11 kg
• MTBF : 500 000 heures
