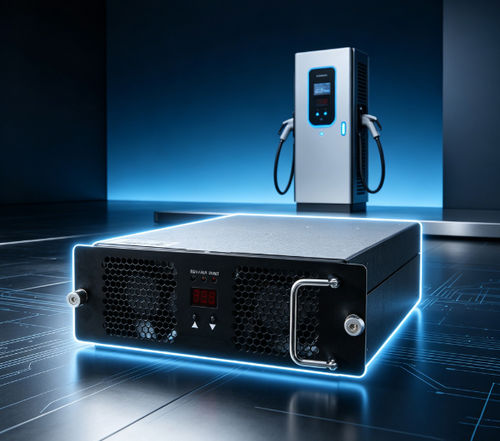

Module de puissance numérique TH20GT7550C7-WT

pour la recharge de véhicules électriquesDCAC

Présentation du produit
Le TH20GT7550C7-WT est un module de charge/décharge AC/DC bidirectionnel développé par Tonhe pour les applications V2G (vehicle-to-grid). Le module utilise une dissipation thermique par air intelligent (refroidissement par ventilateur) et prend en charge une entrée AC triphasée à quatre conducteurs (tension de ligne). Puissance de sortie nominale 20 kW. La plage de puissance constante côté DC est de 500–750 VDC pour charge et décharge. La communication et la configuration se font via bus CAN avec l'unité de contrôle principale.

Spécifications AC & DC (résumé)
Côté AC
Plage de tension : 323 VAC–456 VAC (système triphasé 4 fils)
Fréquence : 50/60 Hz
Protection surtension : >456 VAC
Protection sous-tension : <323 VAC
Efficacité (AC → DC) : ≥95%

Côté DC
Puissance de sortie nominale : 20 kW
Plage de tension : 200–750 VDC
Plage de courant : 1–40 A
Plage de puissance constante : 500–750 VDC
Efficacité (DC → AC) : ≥95%
Précision régulation tension : ≤±0,5%
THD : ≤5%
Précision régulation courant : ≤1%

Environnement de fonctionnement
Température de service : -30℃ à 65℃
Humidité relative : ≤95% (sans condensation)
Altitude : ≤2000 m (dégrèvement au-dessus de 2000 m)

Caractéristiques produit

• Méthode de refroidissement : refroidissement par ventilateur
• Consommation en veille : <10 W
• Protocole de communication : bus CAN
• Réglage adresse/paramètres : affichage numérique et boutons
• Dimensions : 460 mm × 218 mm × 84 mm (P × L × H)
• Poids : ≤11 kg
• MTBF : 500 000 heures

Modèle / Marque / Référence

• Modèle : TH20GT7550C7-WT
• Marque : Tonhe
• Référence : 850440

Production et tests
Fabrication automatisée sur lignes SMT et d'assemblage, avec inspection de pâte à braser, soudure vague, pulvérisation, ligne de vieillissement et contrôle qualité complet. Tonhe détient ISO9001 et IATF16949. Laboratoire de test comprenant chambre EMC semi-anéchoïque 3 m et analyseurs de puissance, chambres climatiques et systèmes d'essai d'immunité transitoire. Certifications CE/TUV et autres disponibles.

Emballage et expédition (résumé)
Petites commandes : transporteurs express (FedEx, DHL, UPS). Gros envois : maritime ou aérien en conteneurs. Délais de production en série selon quantité et personnalisation.

Questions techniques fréquentes

• Protocole de communication : CAN, débit typique 125 kb/s, niveau CAN 5 V.
• Remplissage : la série prend en charge le scellement/encapsulation (potting) sur demande.
• Installation : montage horizontal, sur le côté ou inversé (personnalisation de la face avant possible pour installation inversée).
• Délais : échantillons pouvant être en stock ; délais pour séries selon quantité (ex. ~35 jours pour commandes importantes ou personnalisées).
• Conditions de paiement : conditions usine standards, négociables pour coopérations long terme.
• Garantie : 12 mois standard à compter de la réception.

Caractéristiques / spécifications techniques

• Modèle : TH20GT7550C7-WT
• Entrée AC : 323 VAC–456 VAC, 50/60 Hz (triphasé, 4 fils)
• Plage DC : 200–750 VDC
• Courant DC : 1–40 A
• Plage puissance constante DC : 500–750 VDC
• Puissance nominale DC : 20 kW
• Efficacité : ≥95% (AC→DC, DC→AC)
• Précision régulation tension : ≤±0,5%
• THD : ≤5%
• Précision régulation courant : ≤1%
• Refroidissement : ventilateur
• Veille : <10 W
• Communication : CAN (125 kb/s, 5 V)
• Interface : écran numérique et boutons
• Dimensions : 460 × 218 × 84 mm
• Poids : ≤11 kg
• MTBF : 500 000 heures
• Température : -30℃ à 65℃
• Humidité : ≤95% (sans condensation)
• Altitude : ≤2000 m (dégrèvement au-dessus)
