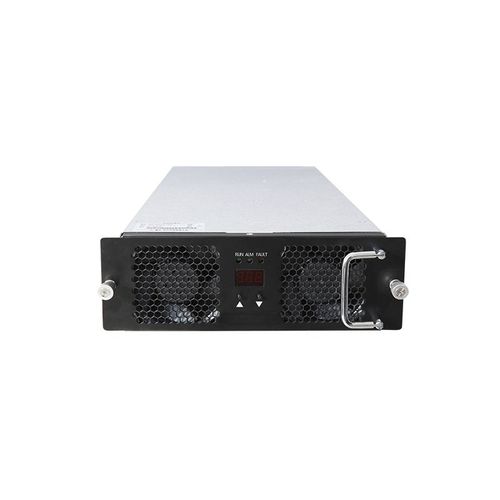

Module de charge EV TH15DD7560C7-WT

DC

Résumé produit
Le TH15DD7560C7-WT, module DC-DC bidirectionnel de Tonhe, est conçu pour les stations de charge VE à fort puissance basées sur un bus DC et pour les systèmes de stockage d'énergie de micro-réseaux avec PCS. Le module adopte une topologie d'extension Dual Active Full Bridge (DAB) permettant un flux d'énergie bidirectionnel, une isolation galvanique haute fréquence entrée/sortie, une large plage de tension et une densité de puissance compacte.

Présentation
Le TH15DD7560C7-WT prend en charge la charge et la décharge bidirectionnelles avec isolation haute fréquence entre l'entrée et la sortie. Il est destiné à l'intégration dans des armoires de charge EV et des racks de stockage de micro-réseaux où l'espace, l'isolation et le contrôle bidirectionnel sont requis. L'appareil est refroidi par ventilateur et dispose d'une interface numérique pour le paramétrage d'adresse et la configuration.

Caractéristiques principales

• Topologie : structure d'extension Dual Active Full Bridge (DAB)
• Flux d'énergie bidirectionnel : supporte les transferts avant (haut→bas) et inverse (bas→haut)
• Isolation électrique haute fréquence entre entrée et sortie
• Haute densité de puissance avec refroidissement par ventilateur
• Affichage numérique et commande par boutons pour adresse/réglages
• Communication : protocole CAN (débit par défaut du module 125 kbps)

Informations supplémentaires
Les processus de fabrication et de contrôle qualité comprennent des lignes SMT automatisées, l'impression et l'inspection de pâte à braser, la soudure par vague, des lignes de vernissage/traitement de protection, des lignes de test de vieillissement et des procédures complètes d'assurance qualité. Certifications : ISO9001 et IATF16949 ; modules et chargeurs certifiés CE, TUV et autres. Garantie standard : 12 mois à partir de la réception de l'expédition.

Caractéristiques / Spécifications techniques

• Model No. : TH15DD7560C7-WT
• Brand : Tonhe
• Internal Code / Reference : 850440
• Côté bus — Plage de tension : 600 VDC ~ 800 VDC
• Côté bus — Plage de courant : 0 ~ 25 A
• Côté bus — Courant nominal : 20 A
• Côté bus — Précision de tension stabilisée : <±0.5% (600VDC–800VDC)
• Côté bus — Précision de courant stabilisé : ≤±1% (charge de sortie : 20%–100% de la plage nominale)
• Côté bus — Régulation de charge : ≤±0.5%
• Côté bus — Surtension de démarrage : ≤±3%
• Côté DC — Plage de tension : 200 VDC ~ 750 VDC
• Côté DC — Plage de courant : 1 ~ 25 A
• Côté DC — Courant nominal : 20 A
• Côté DC — Précision de tension stabilisée : <±0.5% (200VDC–750VDC)
• Côté DC — Précision de courant stabilisé : ≤±1% (charge de sortie : 20%–100% de la plage nominale)
• Côté DC — Régulation de charge : ≤±0.5%
• Côté DC — Surtension de démarrage : ≤±3%
• Rendement : ≥95.5% @750VDC, 50%–90% courant de charge (modes direct et inverse)
• Température de fonctionnement : -30℃ ~ +65℃
• Humidité relative : ≤95% (sans condensation)
• Altitude : ≤2000 m (dérating au-dessus de 2000 m)
• Méthode de refroidissement : Refroidissement par ventilateur
• Protocole de communication : CAN (débit CAN 125 kbps pour les modules)
• Réglage d'adresse / UI : Affichage numérique, commande par boutons
• Dimensions (P×L×H) : 458 mm × 218 mm × 85 mm
• Poids : ≤13 kg
• MTBF : 500,000 heures
