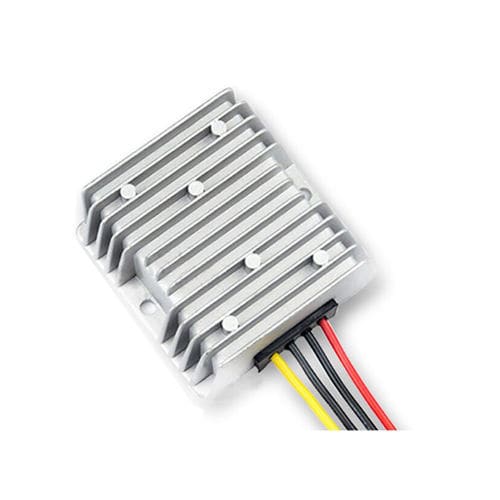

Convertisseur DC/DC non-isolé

élévateurréguléencapsulé

Description courte
Tension d'entrée : 12VDC (plage de fonctionnement 9V–20V)
Tension de sortie : 48VDC ±0,25V
Certificats : CE / FCC / ROHS

Dimensions & poids (par courant de sortie)

• 1–1,5A : 58×40×22 mm / 0,097 kg
• 3–5A : 74×74×32 mm / 0,26 kg
• 6–10A : 100×80×38 mm / 0,5 kg
• 15A : 150×127×63 mm / 1,6 kg
• 20–30A : 220×127×63 mm / 2,3 kg
• 40A : 220×156×65 mm / 2,9 kg

Caractéristiques

• Technologie de redressement synchrone
• Filtre à condensateur à résistance interne, résistant aux hautes températures
• Encapsulation en silicone organique
• Protection intelligente par puce : protection contre la surchauffe et les surintensités
• Résistant aux chocs, aux chutes, à l'humidité et à la poussière
• Rendement élevé : jusqu'à 96 % (valeurs du tableau : 90 % selon modèle)
• Non isolé entre entrée et sortie
• Indice de protection : IP67

Attention

• Respecter les indications du label lors de l'installation ; ne pas inverser la polarité
• Ne pas inverser les connexions entrée/sortie
• Ne pas dépasser la puissance nominale maximale du convertisseur

12V vers 48V (1A–10A) — Tableau technique

• Nom du produit : Convertisseur DC-DC 12V vers 48V
• Exemples de tailles : 58×40×22 mm | 74×74×32 mm | 100×80×38 mm
• Courants de sortie (exemples) : 1A, 1,5A, 3A, 5A, 6A, 10A
• Puissances correspondantes : 48W, 72W, 144W, 240W, 288W, 480W
• Poids correspondants (exemples) : 97 g, 260 g, 500 g
• Tension d'entrée : DC12V (9V–20V)
• Efficacité de conversion (tableau) : 90 % (voir caractéristiques jusqu'à 96 %)
• Tension de sortie : DC48V ±0,25V
• Seuil de protection contre la surchauffe : 150℃
• Température de fonctionnement : -20℃ à 85℃
• Indice de protection : IP67

12V vers 48V (15A–40A) — Tableau technique

• Nom du produit : Convertisseur DC-DC 12V vers 48V
• Exemples de tailles : 150×127×63 mm | 220×127×63 mm | 220×156×65 mm
• Courants de sortie (exemples) : 15A, 20A, 30A, 40A
• Puissances correspondantes : 720W, 960W, 1440W, 1920W
• Poids correspondants (exemples) : 1,6 kg, 2,3 kg, 2,9 kg
• Tension d'entrée : DC12V (9V–20V)
• Efficacité de conversion (tableau) : 90 % (voir caractéristiques jusqu'à 96 %)
• Tension de sortie : DC48V ±0,25V
• Seuil de protection contre la surchauffe : 150℃
• Température de fonctionnement : -20℃ à 85℃
• Indice de protection : IP67

Spécifications techniques

• Tension d'entrée : DC12V (plage de fonctionnement 9V–20V)
• Tension de sortie : DC48V ±0,25V
• Plage de courant de sortie (gamme produit) : 1A à 40A (modèles : 1A, 1,5A, 3A, 5A, 6A, 10A, 15A, 20A, 30A, 40A)
• Plage de puissance de sortie : environ 48W à 1920W selon le modèle
• Efficacité de conversion : valeur tableau 90 % / jusqu'à 96 % selon la fiche technique
• Protection contre la surchauffe : 150℃
• Fonctions de protection : protection contre la surtempérature, protection contre la surintensité (protection intelligente par puce)
• Filtration : condensateur à résistance interne (résistant aux hautes températures)
• Encapsulation : potting en silicone organique
• Isolation : non isolé entre l'entrée et la sortie
• Indice de protection : IP67 (étanche)
• Température de fonctionnement : -20℃ à 85℃
• Séries applicables : Boost DC Converter / famille de convertisseurs DC-DC
