Convertisseur DC/DC élévateur

régulénon-isoléencapsulé

Présentation produit

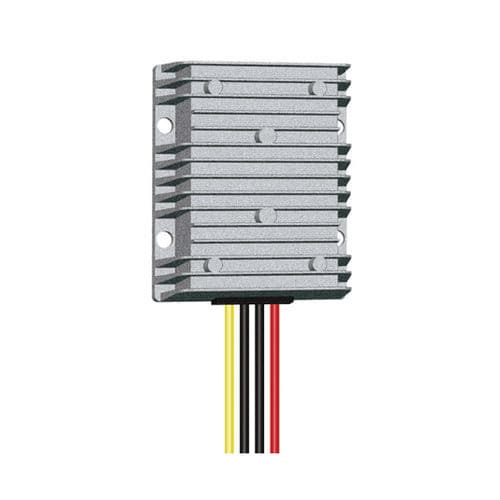

Convertisseur boost DC-DC compact qui élève une entrée nominale 12V (plage 9–20V) vers une sortie régulée 19V ±0,25V. Disponible en courants 3A à 20A. Architecture non isolée avec protection IP67, adaptée aux environnements industriels et mobiles exigeants.

Caractéristiques principales

• Tension d'entrée : 12V DC (9–20V)
• Tension de sortie : 19V DC ±0,25V
• Courants disponibles (modèles) : 3A, 5A, 8A, 10A, 15A, 20A
• Puissances de sortie : 57W / 95W / 152W / 190W / 285W / 380W
• Efficacité : jusqu'à 96% (typique 90%)
• Température de fonctionnement : -20°C à 85°C
• Protections : contre la surchauffe (150°C), surcourant
• Indice de protection : IP67
• Certificats : CE, FCC, RoHS

Données mécaniques

• 3A : 66×58×23 mm — 100 g
• 5A–10A : 74×74×32 mm — 260 g
• 15A–20A : 100×80×38 mm — 500 g

Conception et construction

• Topologie avec redressement synchrone
• Filtrage par condensateurs à faible ESR pour résistance aux hautes températures
• Encapsulation en silicone organique
• Configuration non isolée entre entrée et sortie

Installation et sécurité

• Respecter le marquage de polarité ; ne pas inverser les bornes + et -
• Ne pas inverser connexion entrée/sortie
• Veiller à ce que la puissance de la charge ne dépasse pas la capacité du convertisseur
• Suivre les bonnes pratiques de câblage et de mise à la terre pour modules non isolés

Applications

• Équipements industriels et automates
• Alimentations embarquées et véhicules
• Télécommunications, instrumentation et équipements de terrain
