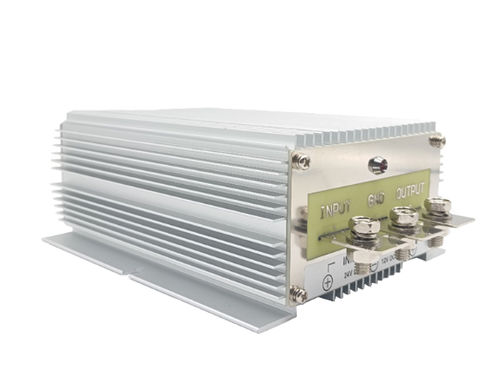

Convertisseur DC/DC non-isolé

réguléélévateurencapsulé

Présentation du produit

• Tension d'entrée : DC 24V (plage 18V–45V)
• Tension de sortie : DC 48V ±0,25V
• Courants de sortie disponibles : 1A, 1,5A, 3A, 5A, 6A, 10A, 15A, 20A, 30A, 40A, 50A

Dimensions et poids (par courant)

• 1A–1,5A : 58 × 40 × 22 mm / 0,097 kg
• 3A–6A : 74 × 74 × 32 mm / 0,26 kg
• 10A–20A : 100 × 80 × 38 mm / 0,5 kg
• 30A : 150 × 127 × 63 mm / 1,6 kg
• 40A–50A : 220 × 127 × 63 mm / 2,3 kg

Caractéristiques

• Technologie de redressement synchrone
• Filtre à condensateur de résistance interne — résistant aux hautes températures
• Conditionnement/encapsulation en silicone organique
• Protections par puce : protection contre la surchauffe et les surintensités
• Résistant aux chocs, aux chutes, à l'humidité et à la poussière
• Rendement élevé (jusqu'à 96%)
• Topologie non isolée entre entrée et sortie
• Indice de protection : IP67

Attention

• Respecter la polarité indiquée sur l'étiquette : ne pas inverser les bornes + et − sous peine d'endommager le module/composants.
• Ne pas inverser l'entrée et la sortie (risque de détérioration ou de combustion de l'appareil).
• La puissance de la charge ne doit pas dépasser la capacité maximale admissible du convertisseur.

Table — 24V vers 48V (1A–6A)
Nom du produit : Convertisseur DC-DC 24V vers 48V
Taille : 58×40×22 mm | 74×74×32 mm
Image produit : (intégrée sur la fiche produit)
Courant de sortie : 1A | 1,5A | 3A | 5A | 6A
Puissance de sortie : 48W | 72W | 144W | 240W | 288W
Poids : 97 g | 260 g
Tension d'entrée : DC 24V (18V–45V)
Efficacité de conversion : 90% (typique, voir tableau) ; jusqu'à 96% en pointe
Tension de sortie : DC 48V ±0,25V
Protection contre la surchauffe : 150℃
Température de fonctionnement : -20℃ à 85℃
Étanchéité : IP67

Table — 24V vers 48V (10A–50A)
Nom du produit : Convertisseur DC-DC 24V vers 48V
Taille : 100×80×38 mm | 150×127×63 mm | 220×127×63 mm
Image produit : (intégrée sur la fiche produit)
Courant de sortie : 10A | 15A | 20A | 30A | 40A | 50A
Puissance de sortie : 480W | 720W | 960W | 1440W | 1920W | 2400W
Poids : 0,5 kg | 1,6 kg | 2,3 kg
Tension d'entrée : DC 24V (18V–45V)
Efficacité de conversion : 90% (typique, voir tableau) ; jusqu'à 96% en pointe
Tension de sortie : DC 48V ±0,25V
Protection contre la surchauffe : 150℃
Température de fonctionnement : -20℃ à 85℃
Étanchéité : IP67

Matrice produit additionnelle (extraits)
Différents modèles de convertisseurs DC-DC et plages de courant sont listés sur la fiche produit, par ex. : 12V/24V vers 5V (1A–100A), 24V vers 12V (1A–300A), 48V vers 12V (1A–150A), 48V vers 24V (1A–125A) et de nombreuses autres combinaisons entrée/sortie et plages de courant selon les familles de produits.

Spécifications techniques

• Nom du produit : Convertisseur DC-DC 24V vers 48V
• Dénomination : convertisseur DC-DC élévateur (boost)
• Plage de tension d'entrée : DC 18V–45V (nominal 24V)
• Tension de sortie : DC 48V ±0,25V
• Courants de sortie disponibles : 1A, 1,5A, 3A, 5A, 6A, 10A, 15A, 20A, 30A, 40A, 50A
• Plage de puissance de sortie : 48W à 2400W selon modèle
• Efficacité typique : jusqu'à 96% (caractéristique) ; 90% typique dans les tableaux
• Seuil de protection contre la surchauffe : 150℃
• Plage de température de fonctionnement : -20℃ à 85℃
• Protections & robustesse : protection contre les surintensités ; résistance aux chocs, chutes, humidité et poussières
• Conditionnement : encapsulation en silicone organique
• Filtration : filtre à condensateur de résistance interne (résistant aux hautes températures)
• Isolation : non isolé entre entrée et sortie
• Indice de protection : IP67
• Certifications : CE / FCC / ROHS
