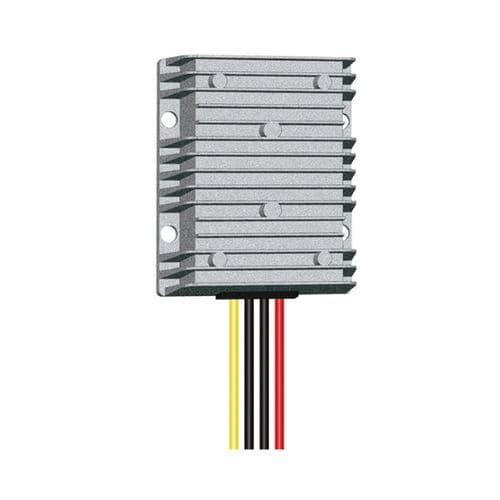

Convertisseur DC/DC abaisseur

régulénon-isoléencapsulé

Description courte
Tension d'entrée : DC48V (30V-60V)
Tension de sortie : DC13,8V ±0,25V
Courants de sortie disponibles : 1A à 60A selon modèle
Tailles et masses typiques : varient selon le courant (exemples ci‑dessous)
Certificats : CE, FCC, RoHS

Caractéristiques

• Topologie à rectification synchrone pour une conversion efficace
• Filtre à condensateur à faible ESR résistant aux hautes températures
• Encapsulation en silicone organique pour protection environnementale
• Protections intégrées par puce : anti-surchauffe et protection contre les surintensités
• Résistance aux chocs, aux chutes, à l'humidité et à la poussière
• Rendement élevé (selon modèle), valeur maximale annoncée jusqu'à 96%
• Topologie non isolée entre entrée et sortie (référence commune)
• Indice de protection IP67

Attention

• Installer en respectant les indications de polarité sur l'étiquette ; ne pas inverser + / -
• Ne pas connecter l'entrée et la sortie inversement (risque de destruction)
• La puissance de la charge ne doit pas dépasser la valeur maximale admissible du convertisseur

48V vers 13,8V (1A-20A) — Tableau technique
Nom produit : Convertisseur 48VDC vers 13,8VDC
Dimensions & poids (exemples) : 66×58×23mm / 0,1kg (1A–5A) ; 74×74×32mm / 0,26kg (10A–20A)
Courants disponibles : 1A, 3A, 5A, 10A, 15A, 20A
Puissances correspondantes : 13,8W, 41,4W, 69W, 138W, 207W, 276W
Tension d'entrée : DC48V (30V–60V)
Efficacité de transfert typique (dépend du modèle) : ~90% (pic annoncé jusqu'à 96%)
Tension de sortie : DC13,8V ±0,25V
Seuil de protection anti-surchauffe : 150°C
Température de fonctionnement : -20°C à 85°C
Étanchéité : IP67

48V vers 13,8V (30A-60A) — Tableau technique
Nom produit : Convertisseur 48VDC vers 13,8VDC
Dimensions & poids (exemples) : 100×80×38mm / 0,5kg (30A) ; 150×127×63mm / 1,6kg (40A–60A)
Courants disponibles : 30A, 40A, 50A, 60A
Puissances correspondantes : 414W, 552W, 690W, 828W
Tension d'entrée : DC48V (30V–60V)
Efficacité de transfert typique (dépend du modèle) : ~90% (pic annoncé jusqu'à 96%)
Tension de sortie : DC13,8V ±0,25V
Seuil de protection anti-surchauffe : 150°C
Température de fonctionnement : -20°C à 85°C
Étanchéité : IP67

Tableau modèles / séries (sélection)
Convertisseurs DC-DC buck disponibles en plusieurs modèles couvrant conversions et courants courants : exemples 12V/24V→5V (1A–100A), 24V→12V (1A–300A), 24V→13,8V (1A–120A), 48V→12V (1A–150A), 48V→24V (1A–125A), 48V→13,8V (1A–80A), 60V/72V→12V (1A–85A). Gamme incluant aussi des topologies buck-boost et autres.

Caractéristiques / spécifications techniques

• Plage de tension d'entrée : DC48V (30V–60V)
• Tension de sortie nominale : DC13,8V ±0,25V
• Plage de courant de sortie (famille produit) : 1A à 60A selon modèle
• Plage de puissance de sortie (exemples) : ~13,8W à 828W selon modèle
• Efficacité : dépend du modèle ; pic annoncé jusqu'à 96%
• Seuil de protection contre la surchauffe : 150°C
• Température de fonctionnement : -20°C à 85°C
• Indice d'étanchéité : IP67
• Topologie : convertisseur abaisseur (buck) non isolé
• Technologies clés : rectification synchrone, filtre condensateur haute-temp, encapsulation silicone organique
• Protections : anti-surchauffe, anti-surtension/ surintensité
• Certificats : CE, FCC, RoHS
• Tailles et poids : variables selon le courant (voir tableaux techniques)
