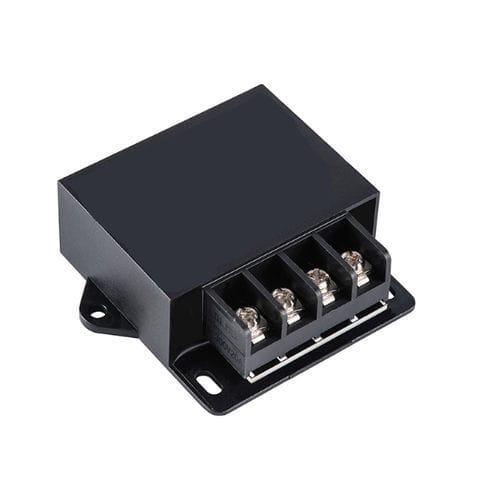

Convertisseur DC/DC régulé

non-isoléabaisseurhaute puissance

Description courte
Tension d'entrée : DC24V (18V-32V)
Tension de sortie : DC12V ±0.25V
Certificats : CE / FCC / ROHS

Dimensions & Poids (par plage de courant)

• 1A-5A : 46 × 32 × 18 mm / 0,053 kg
• 5A-10A : 64 × 53 × 20 mm / 0,06 kg
• 5A-10A (alternative) : 66 × 58 × 23 mm / 0,1 kg
• 15A-25A : 74 × 74 × 32 mm / 0,26 kg
• 30A-40A : 100 × 80 × 38 mm / 0,5 kg
• 50A-60A : 150 × 127 × 63 mm / 1,6 kg
• 85A-100A : 220 × 127 × 63 mm / 2,3 kg
• 120A : 300 × 127 × 63 mm / 2,6 kg
• 150A-165A : 300 × 195 × 90 mm / 3,0 kg

Caractéristiques

• Technologie de redressement synchrone
• Filtre capacitif à résistance interne, résistant aux hautes températures
• Technologie d'encapsulation en silicone organique
• Protection intelligente par puce : protection contre la surchauffe et les surintensités
• Résistant aux chocs/aux chutes, étanche à l'humidité et à la poussière
• Efficacité élevée : jusqu'à 96 % (déclaration fabricant)
• Non isolé entre l'entrée et la sortie
• Indice de protection : IP67

Attention

• Respecter les indications d'étiquetage lors de l'installation ; ne pas inverser la polarité (+/-) pour éviter d'endommager l'appareil.
• Ne pas intervertir entrée et sortie ; cela entraînera une défaillance.
• La puissance de charge ne doit pas dépasser la valeur maximale admissible du convertisseur.

24V vers 12V — Spécifications générales (plages applicables)
Nom du produit : Convertisseur 24VDC vers 12VDC
Tension d'entrée : DC24V (18V-32V)
Tension de sortie : DC12V ±0.25V
Efficacité de conversion typique (selon tableaux) : 90 %
Protection contre la surchauffe : 150°C
Température de fonctionnement : -20°C à 85°C
Étanchéité : IP67

24V vers 12V (1A–10A) — résumé
Plage de courant de sortie : modèles couvrant 1A, 3A, 5A, 10A
Exemples de puissance : 12W (1A), 36W (3A), 60W (5A), 120W (10A)
Exemples de poids : 53 g, 60 g, 100 g (selon variante)

24V vers 12V (15A–60A) — résumé
Plage de courant de sortie : 15A, 20A, 25A, 30A, 40A, 50A, 60A
Exemples de puissance : 180W (15A), 240W (20A), 300W (25A), 360W (30A), 480W (40A), 600W (50A), 720W (60A)
Exemples de poids : 0,26 kg (15A-25A), 0,5 kg (30A-40A), 1,6 kg (50A-60A)

24V vers 12V (85A–165A) — résumé
Plage de courant de sortie : 85A, 100A, 120A, 150A, 165A
Exemples de puissance : 1020W (85A), 1200W (100A), 1440W (120A), 1800W (150A), 1980W (165A)
Exemples de poids : 2,3 kg (85A), 2,6 kg (120A), 3,0 kg (150–165A)

Remarques issues des tableaux produits
Efficacité de conversion indiquée dans les tableaux produits : 90 % (typique pour de nombreuses variantes).
Température de fonctionnement : -20°C à 85°C. Indice IP67 pour les modèles listés.

Spécifications techniques

• Tension d'entrée : DC24V (plage d'utilisation 18V–32V)
• Tension de sortie : DC12V ±0.25V
• Courant de sortie : modèles disponibles de 1A à 165A (plusieurs références)
• Puissance de sortie : d'environ 12W à 1980W selon le modèle
• Efficacité de conversion (valeurs tableaux) : typiquement 90 %
• Efficacité revendiquée : jusqu'à 96 %
• Seuil de protection contre la surchauffe : 150°C
• Plage de température de fonctionnement : -20°C à 85°C
• Protections : surtempérature, surcourant (protection par puce)
• Construction : redressement synchrone, filtre capacitif interne, encapsulation silicone organique
• Isolation : non isolé entre entrée et sortie
• Indice de protection : IP67 (étanche)
• Certificats : CE, FCC, ROHS
