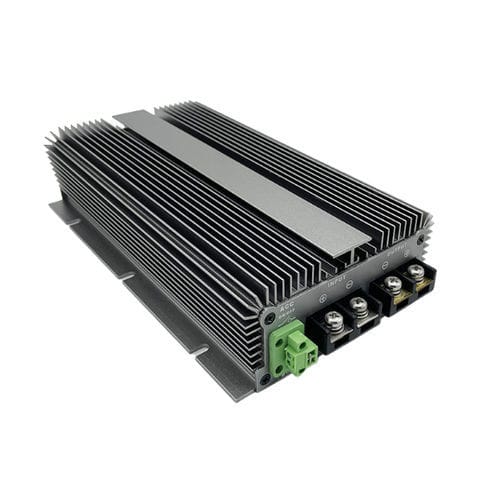

Convertisseur DC/DC non-isolé

réguléabaisseurencapsulé

Courte description
Tension d'entrée : DC72V (30V–90V). Tension de sortie : DC24V ±0,25V. Gamme modulaire couvrant des courants de sortie de 5A à 60A pour systèmes d'alimentation DC industriels.

Tailles & poids (par courant de sortie)
5A–10A : 74 × 74 × 32 mm / 0,26 kg
20A : 100 × 80 × 38 mm / 0,5 kg
30A : 160 × 113 × 35 mm / 0,7 kg
40A–50A : 150 × 130 × 50 mm / 1,5 kg
60A : 220 × 130 × 50 mm / 3 kg

Caractéristiques

• Topologie à rectification synchrone pour une haute efficacité de conversion
• Filtre à condensateur interne à faible résistance, résistant aux hautes températures
• Encapsulation en silicone organique pour une meilleure protection contre l'humidité
• Protections intelligentes sur puce : protection contre la surchauffe et le surcourant
• Résistance aux chocs, aux chutes, à l'humidité et à la poussière
• Efficacité élevée : spécification jusqu'à 96 % ; modèles typiques ≈ 90 %
• Topologie non isolée entrée-sortie
• Indice de protection : IP67 (étanche)

Attention / Manipulation
1. Respecter les indications de l'étiquette lors de l'installation ; ne pas inverser la polarité (+/–) sous peine d'endommager le module ou ses composants.
2. Ne pas inverser les connexions entrée/sortie ; cela provoque des dommages.
3. La puissance de la charge ne doit pas dépasser la puissance nominale maximale du convertisseur.

Tableau : 72V vers 24V (5A–30A)
Nom du produit : Convertisseur 72V DC vers 24V DC
Tailles : 75 × 75 × 32 mm ; 100 × 80 × 38 mm ; 160 × 113 × 35 mm
Courant de sortie : 5A ; 10A ; 20A ; 30A
Puissance de sortie : 120W ; 240W ; 480W ; 720W
Poids : 0,26 kg ; 0,5 kg ; 0,7 kg
Tension d'entrée : DC72V (30V–90V)
Efficacité de conversion : 90 % (typique)
Tension de sortie : DC24V ±0,25V
Protection surchauffe : 150℃
Température de fonctionnement : -20℃ à 85℃
Indice de protection : IP67

Tableau : 72V vers 24V (40A–60A)
Nom du produit : Convertisseur 72V DC vers 24V DC
Tailles : 150 × 130 × 50 mm ; 220 × 130 × 50 mm
Courant de sortie : 40A ; 50A ; 60A
Puissance de sortie : 960W ; 1200W ; 1440W
Poids : 1,5 kg ; 3 kg
Tension d'entrée : DC72V (30V–90V)
Efficacité de conversion : 90 % (typique)
Tension de sortie : DC24V ±0,25V
Protection surchauffe : 150℃
Température de fonctionnement : -20℃ à 85℃
Indice de protection : IP67

Matrice de produits (modèles / plages de courant typiques)
12V/24V vers 5V : 1A–100A ; 5V vers 12V : 1A–20A ; 24V vers 12V : 1A–300A ; 12V vers 19V : 1A–20A ; 24V vers 13,8V : 1A–120A ; 12V vers 28V : 1A–20A ; 48V vers 12V : 1A–150A ; 12V vers 36V : 1A–60A ; 48V vers 24V : 1A–125A ; 12V vers 36V : 1A–50A ; 48V vers 13,8V : 1A–80A ; 12V vers 48V : 1A–40A ; 60V/72V vers 12V : 1A–85A ; 12V vers 56V : 1A–10A ; 36V/48V vers 5V : 1A–20A ; 12V vers 60V : 1A–10A ; 60V/72V/80V vers 5V : 1A–25A ; 12V vers 72V : 1A–5A ; 100V/120V vers 12V : 1A–30A ; 24V vers 36V : 1A–10A ; 100V/120V vers 24V : 1A–20A ; 24V vers 48V : 1A–80A ; 144V vers 5V : 1A–25A ; 144V vers 12V : 1A–30A ; 144V vers 24V : 1A–25A ; 12V–12V : 1A–25A ; 24VAC vers 12VDC : 1A–10A ; 13,8V vers 13,8V : 1A–25A ; 36VAC vers 12VDC : 1A–10A ; 24V vers 24V : 1A–40A ; 24V/12VAC vers 5VDC : 1A–10A ; 48V vers 48V : 1A–5A

Certificats
CE / FCC / ROHS

Spécifications techniques

• Dénomination : famille de convertisseurs abaisseurs 72V DC vers 24V DC
• Plage de tension d'entrée : DC72V (30V–90V)
• Tension de sortie : DC24V ±0,25V
• Options de courant de sortie : 5A, 10A, 20A, 30A, 40A, 50A, 60A (autres plages selon matrice)
• Exemples de plage de puissance : 120W à 1440W selon le modèle
• Efficacité de conversion : jusqu'à 96 % (caractéristique) ; typiquement ≈ 90 %
• Seuil de protection contre la surchauffe : 150℃
• Température de fonctionnement : -20℃ à 85℃
• Indice de protection : IP67
• Topologie : rectification synchrone ; entrée-sortie non isolée
• Conditionnement : encapsulation en silicone organique pour protection contre l'humidité
• Protections : protection contre la surchauffe, protection contre le surcourant ; protection intelligente sur puce
• Encombrements mécaniques & poids : plusieurs options selon le courant nominal (voir bloc tailles & poids)
