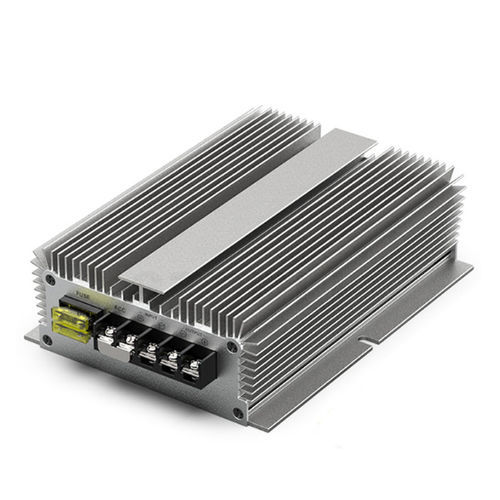

Convertisseur DC/DC non-isolé

abaisseurhaute puissanceplage de tension d'entrée 3:1

Présentation
Cette série de convertisseurs buck DC-DC non isolés convertit une haute tension DC (DC60/72V) en une sortie régulée DC12V sur plusieurs courants (1A–50A). Conçus pour des applications industrielles et véhicules, la plage d'entrée est 30V–90V. Plusieurs formats et puissances permettent d'adapter le produit aux besoins de faible à forte intensité.

Caractéristiques

• Rectification synchrone pour de meilleures performances de conversion
• Filtre capacitif interne faible ESR, tolérant aux températures élevées
• Encapsulation/potting en silicone organique
• Protection intégrée : anti-surchauffe et anti-surcharge
• Conception résistante aux chocs, chutes, humidité et poussière
• Efficacité élevée : jusqu'à 96% selon variante; valeurs typiques ≈90%
• Topologie non isolée entre entrée et sortie
• Indice de protection : IP67 (étanche)

Attention / Notes d'installation

• Installer conformément aux indications et étiquettes ; vérifier la polarité. Une inversion de polarité peut endommager le module et les composants connectés.
• Ne pas inverser les connexions entrée/sortie ; un câblage incorrect peut provoquer des défaillances ou un incendie.
• Veiller à ce que la puissance demandée par la charge ne dépasse pas la capacité nominale en continu du convertisseur.

60V/72V vers 12V (1A-20A)
Nom du produit : convertisseur DC60/72V vers DC12V (variantes 1A–20A). Dimensions / poids par gamme : 1A–5A : 46×32×18 mm / 0,053 kg ; 8A–10A : 74×74×32 mm / 0,26 kg ; 15A–20A : 100×80×38 mm / 0,5 kg.

Données électriques clés

• Courants de sortie (exemples) : 1A, 3A, 5A, 8A, 10A, 15A, 20A
• Puissances de sortie (exemples) : 12W, 36W, 60W, 96W, 120W, 180W, 240W
• Tension d'entrée : DC60V/72V (plage de fonctionnement 30V–90V)
• Tension de sortie : DC12V ±0,25V
• Efficacité de conversion : typ. 90% (jusqu'à 96% selon modèle)
• Seuil de protection contre la surchauffe : 150℃
• Température de fonctionnement : -20℃ à 85℃
• Indice de protection : IP67

60V/72V vers 12V (30A-50A)
Nom du produit : convertisseur DC60/72V vers DC12V (variantes 30A–50A). Dimensions / poids : 30A : 100×113×35 mm / 0,7 kg ; 40A : 160×113×35 mm / 0,7 kg ; 50A : 150×130×50 mm / 1,3 kg.

Données électriques clés

• Options de courant de sortie : 30A, 40A, 50A
• Puissance de sortie : 360W (30A), 480W (40A), 600W (50A)
• Tension d'entrée : DC60V/72V (plage de fonctionnement 30V–90V)
• Tension de sortie : DC12V ±0,25V
• Efficacité de conversion : typ. 90%
• Seuil de protection contre la surchauffe : 150℃
• Température de fonctionnement : -20℃ à 85℃
• Indice de protection : IP67

Spécifications techniques

• Tension d'entrée : DC60V/72V (plage de fonctionnement 30V–90V)
• Tension de sortie nominale : DC12V ±0,25V
• Plage de courant de sortie : 1A–50A (plusieurs variantes)
• Plage de puissance de sortie : ~12W à 600W selon modèle
• Efficacité de conversion : typ. ~90% (jusqu'à 96% sur certains modèles)
• Protection contre la surchauffe : 150℃
• Température de fonctionnement : -20℃ à 85℃
• Indice de protection : IP67
• Topologie : convertisseur buck non isolé
• Protections : surcharge, surchauffe ; encapsulation silicone
• Certifications : CE, FCC, RoHS
