Convertisseur DC/DC non-isolé

réguléélévateurencapsulé

Description courte
Tension d'entrée : DC12V (9V–20V)
Tension de sortie : DC56V ±0,25V
Dimensions et poids : 74×74×32 mm / 0,26 kg (également indiqué 75×75×32 mm / 0,6 kg)
Certificats : CE / FCC / ROHS

Caractéristiques

• Technologie de redressement synchrone pour une conversion efficace
• Filtre condensateur à résistance interne, résiste aux hautes températures
• Technologie d'encapsulation en silicone organique
• Protection intelligente par puce : protection contre la surchauffe et les surintensités
• Protection mécanique : anti-choc, anti-chute, résistance à l'humidité et à la poussière
• Efficacité élevée : jusqu'à 96 % (certaines fiches indiquent une efficacité de transfert de 90 %)
• Non isolé entre l'entrée et la sortie
• Indice de protection : IP67 (étanche)

Attention

• Respecter les indications sur l'étiquette lors de l'installation ; ne pas inverser la polarité (positive/négative) sous peine d'endommager le module ou ses composants
• Ne pas connecter l'entrée et la sortie en sens inverse
• La puissance de la charge ne doit pas dépasser la valeur maximale admissible du convertisseur

Tableau produit
Nom du produit : Convertisseur DC 12V vers 56V
Dimensions : 75×75×32 mm (table) / 74×74×32 mm (description courte)

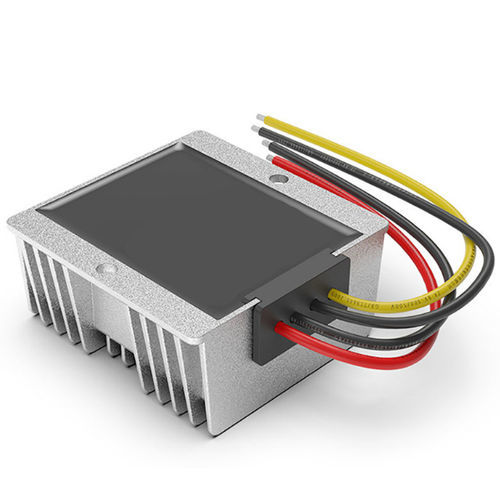

Image produit : 747432.jpg (disponible en galerie)
Courant de sortie : 3A (exemple d'unité) ; gamme du produit : 1A–3A
Puissance de sortie : 168W
Poids : 0,6 kg (table) / 0,26 kg (description courte)
Tension d'entrée : DC12V (9V–20V)
Efficacité de transfert : 90 % (table) / Efficacité jusqu'à 96 % (caractéristiques)
Tension de sortie : DC56V ±0,25V
Protection contre la surchauffe : 150°C
Température de fonctionnement : −20°C à 85°C
Indice de protection : IP67

Caractéristiques techniques

• Tension d'entrée : DC12V (9V–20V)
• Tension de sortie : DC56V ±0,25V
• Courant de sortie : 1A–3A (gamme produit) ; unité exemple : 3A
• Puissance de sortie : 168W
• Dimensions : 74×74×32 mm (description courte) / 75×75×32 mm (table)
• Poids : 0,26 kg (description courte) / 0,6 kg (table)
• Efficacité : jusqu'à 96 % (caractéristiques) / 90 % (table)
• Seuil de protection contre la surchauffe : 150°C
• Température de service : −20°C à 85°C
• Protections : protection contre les surintensités, anti-surchauffe (protection par puce)
• Topologie : non isolé entre l'entrée et la sortie
• Indice de protection : IP67 (étanche)
• Certificats : CE, FCC, ROHS
