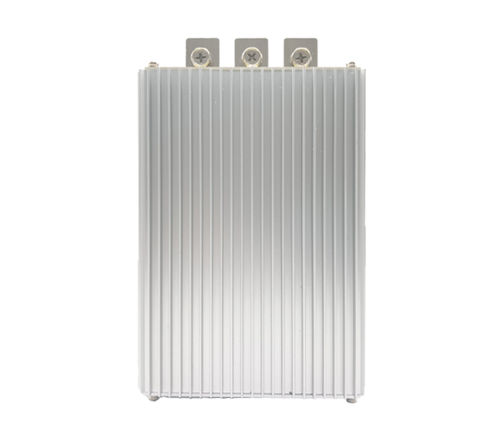

Convertisseur DC/DC élévateur

régulénon-isoléencapsulé

Description courte
Tension d'entrée : DC 12V (9V–20V). Tension de sortie : DC 28V ±0,25V. Courants de sortie disponibles : 15A, 20A, 30A, 40A. Tailles et poids par modèle :

• 15A : 108×80×45 mm / 0,9 kg
• 20A : 150×127×63 mm / 1,6 kg
• 30A : 180×127×63 mm / 1,8 kg
• 40A : 220×127×63 mm / 2,3 kg

Caractéristiques

• Technologie de redressement synchrone pour une meilleure efficacité de conversion
• Filtre à condensateur à résistance interne, capable de résister aux hautes températures
• Encapsulation silicone organique pour protection environnementale
• Protections intelligentes par puce : protection contre la surchauffe et le surcourant
• Conception résistante aux chocs, aux chutes, à l'humidité et à la poussière
• Rendement déclaré élevé : jusqu'à 96% (valeur tableau 90%)
• Topologie entrée/sortie non isolée
• Indice de protection : IP67 (étanche)

Attention

• Respecter l'étiquetage lors de l'installation. Ne pas inverser la polarité : une inversion peut endommager le module et ses composants.
• Ne pas relier l'entrée et la sortie à l'envers ; cela peut provoquer des dommages irréversibles.
• Vérifier que la puissance de la charge ne dépasse pas la puissance maximale admissible du convertisseur.

Tableau technique (résumé)
Nom du produit : Convertisseur 12V DC vers 28V DC
Dimensions : 15A – 108×80×45 mm ; 20A – 150×127×63 mm ; 30A – 180×127×63 mm ; 40A – 220×127×63 mm
Courant de sortie : 15A / 20A / 30A / 40A
Puissance de sortie : 420W / 560W / 840W / 1120W
Poids : 0,9 kg / 1,6 kg / 1,8 kg / 2,3 kg
Tension d'entrée : DC 12V (9V–20V)
Tension de sortie : DC 28V ±0,25V
Efficacité de conversion : valeur tableau 90% (déclarée jusqu'à 96%)
Seuil de protection surchauffe : 150°C
Température de fonctionnement : -20°C à 85°C
Indice de protection : IP67
Topologie : entrée/sortie non isolées

Caractéristiques / spécifications techniques

• Tension d'entrée : DC 12V (9V–20V)
• Tension de sortie : DC 28V ±0,25V
• Courants disponibles : 15A, 20A, 30A, 40A
• Puissance : 420W (15A), 560W (20A), 840W (30A), 1120W (40A)
• Dimensions et masse selon modèle (voir tableau)
• Efficacité : valeur tableau 90% (déclarée jusqu'à 96%)
• Protection contre la surchauffe : 150°C
• Plage de fonctionnement : -20°C à 85°C
• Indice IP67, non isolé, protections surtempérature et surcourant
• Construction : redressement synchrone, filtre condensateur à résistance interne, encapsulation silicone organique
