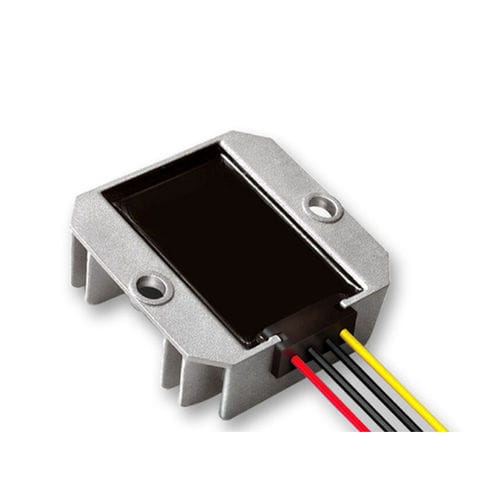

Convertisseur DC/DC non-isolé

élévateurabaisseurencapsulé

Brève description
Convertisseur DC-DC élévateur/abaisseur (boost/buck) acceptant une entrée DC 8V–40V et fournissant une sortie régulée DC 12V ±0.25V. Courants de sortie disponibles : 1A–25A répartis sur trois groupes de dimensions. Topologie non isolée, indice de protection IP67, rendement typique jusqu'à 96%. Certifications : CE, FCC, RoHS.

Caractéristiques

• Technologie de redressement synchrone
• Filtre capacitif à résistance interne pour tolérance aux hautes températures
• Conditionnement en silicone organique
• Protections intégrées : protection contre la surchauffe et le surcourant
• Construction résistante aux chocs, aux chutes, à l'humidité et à la poussière
• Rendement élevé jusqu'à 96%
• Topologie entrée-sortie non isolée
• Indice d'étanchéité IP67 (imperméable)

Attention

• Respecter les indications du label et le câblage lors de l'installation ; ne pas inverser la polarité.
• Ne pas permuter entrée et sortie ; cela peut endommager l'appareil.
• Veiller à ce que la puissance de la charge ne dépasse pas la valeur maximale admissible du convertisseur.

Détails produit / Tableau
Nom du produit : Convertisseur DC 8V/40V vers 12V DC
Tailles et poids : 1A–3A : 66×58×23 mm / 0,15 kg ; 6A–10A : 74×74×32 mm / 0,26 kg ; 15A–25A : 100×80×38 mm / 0,5 kg
Options de courant de sortie : 1A, 3A, 6A, 10A, 15A, 20A, 25A
Puissances correspondantes : 12W, 36W, 72W, 120W, 180W, 240W, 300W
Tension d'entrée : DC 8V–40V
Tension de sortie nominale : DC 12V ±0.25V
Efficacité typique : 90%–96%
Seuil de protection contre la surchauffe : 150℃
Température de fonctionnement : -20℃ à 85℃
Indice d'étanchéité : IP67
Topologie : Non isolée

Exemples de modèles / Gamme (selon matrice produit)
12V/24V vers 5V — Courant de sortie : 1A–100A
24V vers 12V — Courant de sortie : 1A–300A
24V vers 13,8V — Courant de sortie : 1A–120A
48V vers 12V — Courant de sortie : 1A–150A
48V vers 24V — Courant de sortie : 1A–125A
48V vers 13,8V — Courant de sortie : 1A–80A
60V/72V vers 12V — Courant de sortie : 1A–85A
36V/48V vers 5V — Courant de sortie : 1A–20A
60V/72V/80V vers 5V — Courant de sortie : 1A–25A
100V/120V vers 12V — Courant de sortie : 1A–30A
100V/120V vers 24V — Courant de sortie : 1A–20A
144V vers 5V — Courant de sortie : 1A–25A
144V vers 12V — Courant de sortie : 1A–30A
144V vers 24V — Courant de sortie : 1A–25A
24VAC vers 12VDC — Courant de sortie : 1A–10A
36VAC vers 12VDC — Courant de sortie : 1A–10A
24V/12VAC vers 5VDC — Courant de sortie : 1A–10A
D'autres plages boost, buck et buck-boost sont disponibles selon différentes combinaisons tension d'entrée/sortie et courants de sortie.

Caractéristiques / spécifications techniques

• Plage de tension d'entrée : DC 8V–40V
• Tension de sortie nominale : DC 12V ±0.25V
• Plage de courant de sortie (série) : 1A–25A (variantes disponibles)
• Plage de puissance de sortie : 12W–300W (selon modèle)
• Efficacité typique : 90%–96%
• Seuil de protection contre la surchauffe : 150℃
• Température de fonctionnement : -20℃ à 85℃
• Indice d'étanchéité : IP67
• Topologie : Entrée-sortie non isolée
• Protections : surchauffe et surcourant ; installation en respectant la polarité recommandée
• Notes de construction : filtre capacitif à résistance interne, conditionnement silicone organique, redressement synchrone
• Certifications : CE, FCC, RoHS
