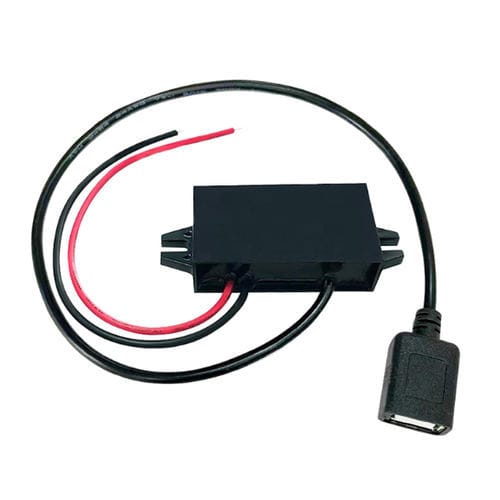

Convertisseur DC/DC abaisseur

réguléhaute puissancenon-isolé

Description courte
Gamme de convertisseurs DC-DC 12V/24V vers 5V couvrant des courants de sortie nominaux de 1A à 100A. Modules fournissant une sortie régulée 5V ±0,25V à partir d'une entrée 9–32V, disponibles avec port USB femelle et plusieurs niveaux de courant, adaptés aux applications industrielles et véhicules.

Tailles et poids par courant de sortie

• 1A–5A : 45×25×21 mm / 0,05 kg
• 8A–10A : 46×32×18 mm / 0,053 kg
• 3A–15A : 64×53×20 mm / 0,06 kg
• 3A–10A : 66×58×23 mm / 0,1 kg
• 20A–30A : 74×74×32 mm / 0,26 kg
• 40A–50A : 100×80×38 mm / 0,5 kg
• 60A : 150×127×63 mm / 1,6 kg
• 80A–100A : 150×130×50 mm / 1,6 kg

Caractéristiques

• Technologie de redressement synchrone
• Filtre à condensateur à résistance interne pour fonctionnement en haute température
• Encapsulation en silicone organique
• Protection par puce : protection contre la surchauffe et le surcourant
• Conception résistante aux chocs, aux chutes, à l'humidité et à la poussière
• Efficacité élevée : typ. 96 %
• Configuration entrée-sortie non isolée
• Indice de protection IP67

Caractéristiques techniques

• Tension d'entrée : DC 12V/24V (9V–32V)
• Tension de sortie : DC 5V ±0,25V
• Plage de courant de sortie : 1A–100A (selon modèle)
• Puissance de sortie exemples : 5W–500W selon modèle
• Efficacité de conversion (table) : 90 % (efficacité typique indiquée 96 %)
• Protection contre la surchauffe : 150 °C
• Température de fonctionnement : -20 °C à 85 °C

Attention / Avertissements

• Respecter les indications du marquage lors de l'installation ; ne pas inverser la polarité positive et négative (risque d'endommagement)
• Ne pas inverser les connexions d'entrée et de sortie (risque de brûlure)
• La puissance de la charge ne doit pas dépasser la valeur maximale admissible du convertisseur

Remarques
Cette famille de produits couvre des convertisseurs de 1A à 100A avec plusieurs variations de taille et de poids. Les tableaux de la fiche mappent le courant de sortie à la puissance et au poids. Aucun prix ni EAN fourni.
