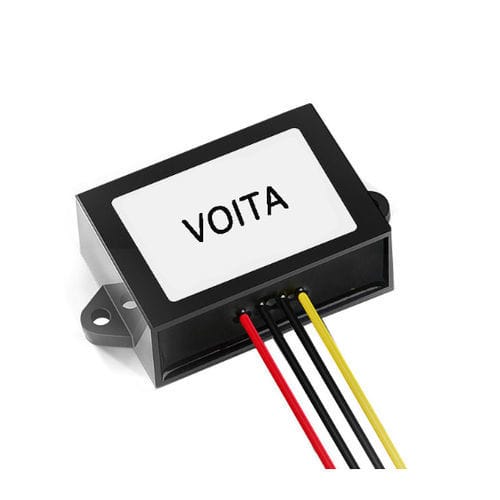

Convertisseur DC/DC élévateur

régulépour équipement de télécommunicationsindustriel

Vue d'ensemble
Le convertisseur DC-DC élévateur 12V→36V est un module d'alimentation conçu pour fournir une sortie stable de 36VDC à partir de sources nominales 12VDC. Plusieurs courants nominalisés sont proposés pour répondre à différents besoins de charge. L'appareil convient aux applications industrielles et de contrôle nécessitant un bus DC à tension plus élevée.

Caractéristiques électriques principales

• Tension d'entrée : 12 VDC (plage de fonctionnement 9 V – 20 V)
• Tension de sortie : 36 VDC ±0,25 V
• Courants disponibles : 1 A, 2 A, 3 A, 5 A, 10 A, 20 A, 30 A

Dimensions et poids

• 1–3 A : 58 × 40 × 22 mm / 0,097 kg
• 5 A : 74 × 74 × 32 mm / 0,26 kg
• 10 A : 100 × 80 × 38 mm / 0,5 kg
• 20 A : 160 × 113 × 35 mm / 1,3 kg
• 30 A : 150 × 130 × 50 mm / 1,6 kg

Certifications
CE / FCC / ROHS

Applications

• Systèmes de contrôle industriels
• Équipements alimentés par batterie nécessitant un bus DC plus élevé
• Télécommunications et instrumentation

Caractéristiques / Spécifications techniques

• Fonction : convertisseur DC-DC élévateur (step-up)
• Tension d'entrée nominale : 12 VDC
• Plage d'entrée : 9 V – 20 V
• Tension de sortie fixe : 36 VDC (±0,25 V)
• Courants sélectionnables : 1–30 A (voir options disponibles)
• Dimensions et masse variant selon le courant (voir Dimensions et poids)
• Conformité : CE, FCC, ROHS
