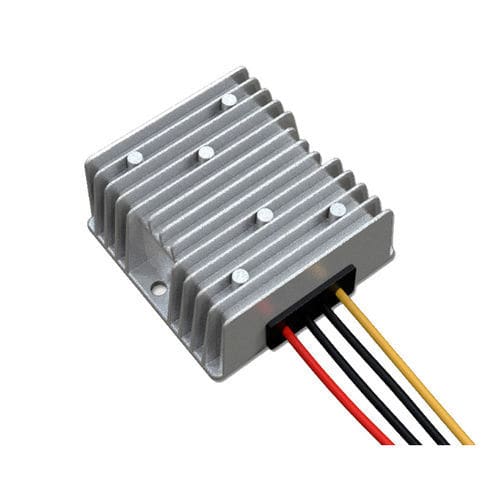

Convertisseur DC/DC régulé

non-isoléencapsuléétanche

Courte description
Convertisseur DC-DC compact non isolé qui élève ou abaisse automatiquement une entrée 8–40V DC vers une sortie stabilisée 13,8V ±0,25V. Disponible en variantes 5A–25A et conçu avec protection IP67.

Caractéristiques

• Technologie de redressement synchrone
• Filtre à condensateur interne à faible ESR pour tolérance aux hautes températures
• Encapsulation en silicone organique
• Protections par puce intelligente : surtempérature et surcourant
• Conception résistante aux chocs, chutes, humidité et poussière
• Efficacité élevée : typique jusqu'à 96%
• Topologie non isolée (entrée et sortie partagent la même référence)
• Indice de protection : IP67 (étanche)

Attention

• Respecter les indications de l'étiquette pour l'installation ; ne pas inverser la polarité (+ / -), sous peine d'endommager le module et ses composants
• Ne pas connecter l'entrée et la sortie inversées ; cela peut endommager l'appareil
• La puissance de la charge ne doit pas dépasser la puissance nominale maximale du convertisseur

Fiche produit
Nom du produit : Convertisseur DC 8V/40V vers 13,8V DC
Dimensions : 74×74×32 mm (5A–10A) ; 100×80×38 mm (15A–25A)
Courant de sortie : 5A, 10A, 15A, 20A, 25A
Puissance de sortie : 69W (5A), 138W (10A), 207W (15A), 276W (20A), 345W (25A)
Poids : 0,25 kg (5A–10A) ; 0,5 kg (15A–25A)
Tension d'entrée : DC 8–40V
Efficacité typique : jusqu'à 96% (mesurée) ; efficacité de transfert indiquée ~90% selon la charge
Tension de sortie : DC 13,8V ±0,25V
Protection surchauffe : 150°C
Température de fonctionnement : -20°C à 85°C
Indice de protection : IP67

Caractéristiques techniques

• Plage de tension d'entrée : 8–40 V DC
• Tension de sortie nominale : 13,8 V DC ±0,25 V
• Courants de sortie disponibles : 5 A, 10 A, 15 A, 20 A, 25 A
• Puissances de sortie correspondantes : 69 W, 138 W, 207 W, 276 W, 345 W
• Dimensions physiques : 74×74×32 mm (variantes petites), 100×80×38 mm (variantes grandes)
• Poids : 0,25 kg (variantes petites), 0,5 kg (variantes grandes)
• Efficacité : typique jusqu'à 96% (voir fiche produit pour référence d'efficacité de transfert)
• Seuil de protection contre la surchauffe : 150°C
• Plage de température de fonctionnement : -20°C à 85°C
• Indice de protection : IP67
• Topologie / isolation : non isolé entre entrée et sortie
• Protections : puce intelligente avec protection contre la surchauffe et le surcourant
• Complémentaire : redressement synchrone ; filtre à condensateur interne pour tolérance aux hautes températures ; encapsulation en silicone organique ; conception résistante aux chocs/chutes/humidité/poussière
