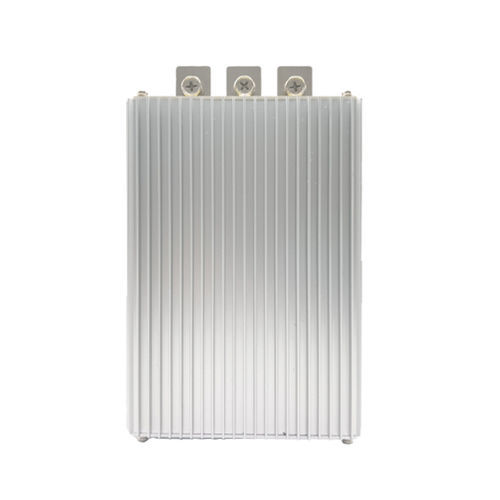

Convertisseur DC/DC régulé

abaisseurnon-isoléencapsulé

Brève description
Tension d'entrée : DC48V (30V-60V)
Tension de sortie : DC24V ±0,25V
Dimensions et poids selon plage de courant : 1A-3A : 66×58×23 mm / 0,1 kg ; 5A-15A : 74×74×32 mm / 0,26 kg ; 20A-30A : 100×80×38 mm / 0,5 kg ; 40A : 150×127×63 mm / 1,6 kg ; 50A-60A : 220×127×63 mm / 2,3 kg
Certificats : CE / FCC / ROHS

Caractéristiques

• Technologie de redressement synchrone
• Filtre à condensateur interne résistant à haute température
• Encapsulation en silicone organique
• Protection par puce : protection contre la surchauffe et les surintensités
• Construction résistante aux chocs, aux chutes, à l'humidité et à la poussière
• Efficacité élevée : jusqu'à 96%
• Conception non isolée entre l'entrée et la sortie
• Indice de protection : IP67

Attention

• Respecter strictement les indications de l'étiquette lors de l'installation ; ne pas inverser la polarité pour éviter les dommages.
• Ne pas inverser les connexions entrée/sortie ; le module peut être endommagé.
• La puissance de la charge ne doit pas dépasser la capacité maximale du convertisseur.

48V vers 24V (1A-30A)
Nom du produit : Convertisseur 48VDC vers 24VDC
Dimensions : 1A-3A : 66×58×23 mm ; 5A-15A : 74×74×32 mm ; 20A-30A : 100×80×38 mm
Options de courant de sortie : 1A, 3A, 5A, 10A, 15A, 20A, 30A
Puissance de sortie (correspondante) : 24W, 72W, 120W, 240W, 360W, 480W, 720W
Poids selon taille : 1A-3A : 100 g ; 5A-15A : 260 g ; 20A-30A : 500 g
Tension d'entrée : DC48V (30V-60V)
Efficacité de conversion : 90 % (typique)
Tension de sortie : DC24V ±0,25V
Protection contre la surchauffe : 150°C
Température de fonctionnement : -20°C à 85°C
Étanchéité : IP67

48V vers 24V (40A-60A)
Nom du produit : Convertisseur 48VDC vers 24VDC
Dimensions : 40A : 150×127×63 mm ; 50A-60A : 220×127×63 mm
Options de courant de sortie : 40A, 50A, 60A
Puissance de sortie (correspondante) : 960W, 1200W, 1440W
Poids : 40A : 1,6 kg ; 50A-60A : 2,3 kg
Tension d'entrée : DC48V (30V-60V)
Efficacité de conversion : 90 % (typique)
Tension de sortie : DC24V ±0,25V
Protection contre la surchauffe : 150°C
Température de fonctionnement : -20°C à 85°C
Étanchéité : IP67

Résumé de la gamme (sélection)
12V/24V vers 5V : 1A-100A
24V vers 12V : 1A-300A
24V vers 13,8V : 1A-120A
48V vers 12V : 1A-150A
48V vers 24V : 1A-125A
48V vers 13,8V : 1A-80A
60V/72V vers 12V : 1A-85A
36V/48V vers 5V : 1A-20A
60V/72V/80V vers 5V : 1A-25A
100V/120V vers 12V : 1A-30A
100V/120V vers 24V : 1A-20A
144V vers 5V : 1A-25A
144V vers 12V : 1A-30A

Caractéristiques / données techniques

• Plage de tension d'entrée : DC48V (30V-60V)
• Tension de sortie : DC24V ±0,25V
• Plage de courant de sortie disponible : 1A jusqu'à 60A (la famille de produits propose des variantes)
• Exemples de puissance de sortie : 24W (1A) jusqu'à 1440W (60A)
• Efficacité de conversion : typiquement 90 % ; section caractéristiques : jusqu'à 96 %
• Seuil de protection contre la surchauffe : 150°C
• Température de fonctionnement : -20°C à 85°C
• Indice d'étanchéité : IP67
• Protections : surchauffe, surintensité ; installation sensible à la polarité
• Construction : encapsulation en silicone organique ; filtre à condensateur interne haute température ; redressement synchrone
• Conception non isolée entre l'entrée et la sortie
• Certificats : CE, FCC, ROHS
