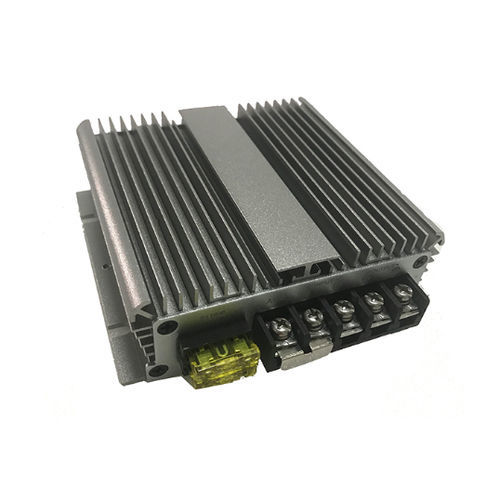

Convertisseur DC/DC non-isolé

encapsuléà sortie simpleétanche

Description courte

• Tension d'entrée : DC 48V (plage 30V–60V)
• Tension de sortie : DC 12V ±0,25V
• Courants de sortie disponibles : 1A–60A (selon modèles)
• Certificats : CE / FCC / RoHS

Dimensions et poids (par courant de sortie)

• 1A–5A : 46×32×18 mm / 0,053 kg
• 8A–25A : 74×74×32 mm / 0,26 kg
• 30A : 100×80×38 mm / 0,5 kg
• 40A : 100×113×35 mm / 0,6 kg
• 50A–60A : 150×127×63 mm / 1,6 kg

Caractéristiques

• Topologie à redressement synchrone
• Filtre capacitif à faible résistance interne, résistant aux hautes températures
• Encapsulation en silicone organique
• Protections intégrées : anti-surchauffe et contre les surcourants
• Conception anti-choc, anti-chute, résistante à l'humidité et à la poussière
• Rendement élevé : jusqu'à 96 % (selon modèle)
• Configuration non isolée entre entrée et sortie
• Indice de protection : IP67

Attention

• Respecter l'étiquette pour le branchement de polarité ; inversion de polarité peut endommager l'appareil.
• Ne pas inverser entrée et sortie, le module peut brûler.
• Ne pas dépasser la puissance maximale admissible du convertisseur.

Spécifications — 48V vers 12V (1A–25A)
Nom du produit | Convertisseur 48VDC vers 12VDC
Taille | 46×32×18 mm / 74×74×32 mm
Image produit | images de référence sur la page produit
Courant de sortie | 1A, 3A, 5A, 8A, 10A, 15A, 20A, 25A
Puissance de sortie | 12W, 36W, 60W, 96W, 120W, 180W, 240W, 300W
Poids | 53 g (petits modèles), 260 g (module plus grand)
Tension d'entrée | DC 48V (30V–60V)
Efficacité de transfert | typ. 90 % (selon modèle)
Tension de sortie | DC 12V ±0,25V
Protection surchauffe | 150 °C
Température de fonctionnement | -20 °C à 85 °C
Etanchéité | IP67

Spécifications — 48V vers 12V (30A–60A)
Nom du produit | Convertisseur 48VDC vers 12VDC
Taille | 100×80×38 mm / 100×113×35 mm / 150×127×63 mm
Image produit | images de référence sur la page produit
Courant de sortie | 30A, 40A, 50A, 60A
Puissance de sortie | 360W, 480W, 600W, 300W (entrées tableau selon modèle)
Poids | 0,5 kg, 0,6 kg, 1,6 kg (selon modèle)
Tension d'entrée | DC 48V (30V–60V)
Efficacité de transfert | typ. 90 % (selon modèle)
Tension de sortie | DC 12V ±0,25V
Protection surchauffe | 150 °C
Température de fonctionnement | -20 °C à 85 °C
Etanchéité | IP67

Gamme de modèles (résumé)
12V/24V vers 5V — 1A–100A
24V vers 12V — 1A–300A
24V vers 13,8V — 1A–120A
48V vers 12V — 1A–150A
48V vers 24V — 1A–125A
48V vers 13,8V — 1A–80A
60V/72V vers 12V — 1A–85A
36V/48V vers 5V — 1A–20A
60V/72V/80V vers 5V — 1A–25A
100V/120V vers 12V — 1A–30A
100V/120V vers 24V — 1A–20A
144V vers 5V — 1A–25A
144V vers 12V — 1A–30A
144V vers 24V — 1A–25A
24VAC vers 12VDC — 1A–10A
36VAC vers 12VDC — 1A–10A
24V/12VAC vers 5VDC — 1A–10A
48V vers 48V — 1A–5A
12V vers 12V — 1A–25A
13,8V vers 13,8V — 1A–25A

Spécifications techniques

• Plage de tension d'entrée : DC 48V (30V–60V)
• Tension de sortie : DC 12V ±0,25V
• Plage de courant de sortie : 1A–60A (selon modèle)
• Plage de puissance de sortie : 12W–600W selon modèle
• Efficacité : jusqu'à 96 % (caractéristique) ; typ. 90 %
• Seuil protection surchauffe : 150 °C
• Température de fonctionnement : -20 °C à 85 °C
• Indice IP : IP67 (étanche)
• Construction : architecture non isolée ; encapsulation silicone organique ; filtrage capacitif interne
• Protections : surcourant, surchauffe ; installation sensible à la polarité
• Certificats : CE, FCC, RoHS
