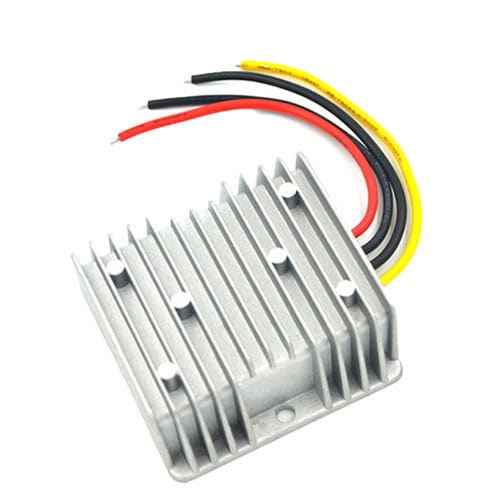

Convertisseur DC/DC abaisseur

non-isoléencapsulépour ligne télécom

Vue d'ensemble
Convertisseur DC-DC abaisseur (Buck) qui convertit une entrée DC24V (18V–32V) en une sortie régulée DC13,8V ±0,25V. Disponible en variantes 1A à 20A, adapté aux installations électriques industrielles.

Caractéristiques clés

• Tension d'entrée : DC24V (plage 18V–32V)
• Tension de sortie : DC13,8V ±0,25V
• Variantes de courant de sortie : 1A, 3A, 5A, 10A, 15A, 20A
• Puissance de sortie (nominale à 13,8V) : 13,8W (1A) à 276W (20A)
• Dimensions (selon variante) : 46×32×18 mm (1A–3A) ; 66×58×23 mm (5A) ; 74×74×32 mm (10A–20A)
• Plage de température de fonctionnement : -20°C à 85°C

Fonctionnalités

• Topologie à redressement synchrone pour une conversion efficace
• Filtrage par condensateur interne à faible ESR ; résistant aux températures élevées
• Encapsulation en silicone organique pour protection environnementale
• Protections intégrées : protection contre les surintensités et la surtempérature
• Protections mécaniques : anti-choc, résistant aux chutes, résistant à l'humidité et à la poussière
• Rendement élevé : valeurs typiques jusqu'à 96% (tableau indique 90% pour l'efficacité de transfert)
• Conception non isolée entre entrée et sortie
• Indice de protection : IP67

Applications

• Distribution d'énergie DC et modules d'abaissement dans les équipements industriels
• Charge et maintenance de batteries 13,8V pour systèmes plomb-acide
• Systèmes DC véhiculaires et hors réseau nécessitant 13,8V régulés
• Télécoms et armoires de contrôle où des convertisseurs scellés et efficaces sont requis

Installation et sécurité

• Respecter la polarité : positif et négatif ne doivent pas être inversés ; une inversion peut endommager le module et ses composants
• Ne pas inverser les connexions d'entrée et de sortie ; cela peut entraîner une défaillance de l'appareil
• Veiller à ce que la charge n'excède pas le courant/puissance nominal du convertisseur
• Prévoir une dissipation thermique ou un montage adapté pour les variantes à fort courant
• Vérifier l'étanchéité IP67 et l'intégrité des connecteurs en environnement humide

Résumé
Nom du produit | Convertisseur 24VDC vers 13,8VDC
Dimensions (par groupe) | 46×32×18 mm (1A–3A) | 66×58×23 mm (5A) | 74×74×32 mm (10A–20A)
Courant de sortie (variantes) | 1A | 3A | 5A | 10A | 15A | 20A
Puissance de sortie (nominale à 13,8V) | 1A = 13,8W | 3A = 41,4W | 5A = 69W | 10A = 138W | 15A = 207W | 20A = 276W
Poids | 1A–3A = 53 g | 5A = 100 g | 10A–20A = 260 g
Tension d'entrée | DC24V (18V–32V)
Tension de sortie | DC13,8V ±0,25V
Efficacité | Efficacité de transfert indiquée 90% ; fonctionnalités indiquent jusqu'à 96%
Protection surchauffe | 150°C
Température de fonctionnement | -20°C à 85°C
Étanchéité | IP67

Spécifications techniques

• Type : Convertisseur DC-DC abaisseur (Buck)
• Isolation : Non isolé entrée-sortie
• Protection : Protection contre les surintensités et la surchauffe via circuit de contrôle
• Filtrage : Condensateur interne à faible ESR
• Conditionnement : Encapsulation en silicone organique pour résistance environnementale
• Montage : Selon variante ; prévoir refroidissement pour modèles 10A–20A
