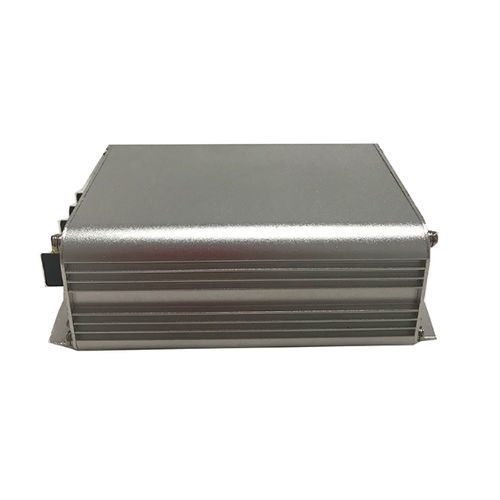

Convertisseur DC/DC non-isolé

réguléencapsuléà sortie simple

Présentation produit
Convertisseur DC-DC qui stabilise une tension d'entrée DC 9-40V (fonctionnement 8-40V) en une sortie fixe DC 24V. Courants de sortie disponibles : 2A, 3A, 5A, 6A, 10A, 15A, 25A. Non isolé entre entrée et sortie. Degré de protection : IP67.

Principales caractéristiques

• Technologie de redressement synchrone
• Filtre à condensateur avec résistance interne pour tolérance aux hautes températures
• Conditionnement/potting en silicone organique
• Protection par circuit intégré : protection contre la surchauffe et les surintensités
• Conception résistante aux chocs, aux chutes, à l'humidité et à la poussière
• Rendement de conversion jusqu'à 96% (liste des caractéristiques)
• Topologie non isolée entre entrée et sortie
• Indice de protection IP67

Spécifications techniques

• Plage de tension d'entrée : DC 8V–40V (nominal 9V/40V)
• Tension de sortie : DC 24V ±0,25V
• Courants de sortie disponibles : 2A, 3A, 5A, 6A, 10A, 15A, 25A
• Puissances correspondantes : 48W, 72W, 120W, 144W, 240W, 360W, 600W
• Dimensions (selon variante) : 66×58×23 mm ; 74×74×32 mm ; 100×80×38 mm ; 100×80×45 mm ; 150×110×49 mm
• Masses (selon variante) : 0,15 kg ; 0,25 kg ; 0,5 kg ; 0,6 kg ; 1,2 kg
• Rendement indiqué : 90% (tableau) — jusqu'à 96% (liste des caractéristiques)
• Seuil de protection contre la surchauffe : 150°C
• Température de fonctionnement : -20°C à 85°C
• Indice de protection : IP67
• Certifications : CE, FCC, RoHS

Variantes et dimensions

• 2A : 66×58×23 mm — 0,15 kg — 48W
• 3A–6A : 74×74×32 mm — 0,25 kg — 72W–144W
• 10A : 100×80×38 mm (pack alternatif 100×80×45 mm) — 0,5 kg / 0,6 kg — 240W
• 15A : 100×80×38 mm — 0,5 kg — 360W
• 25A : 150×110×49 mm — 1,2 kg — 600W
• Images produit disponibles selon variante (à titre indicatif)

Installation et sécurité

• Respecter l'étiquetage de polarité lors de l'installation : ne pas inverser le positif et le négatif.
• Ne pas inverser entrée et sortie lors du branchement (risque d'endommagement).
• Veiller à ce que la puissance de la charge ne dépasse pas la valeur maximale du convertisseur.
